배관재질사양(PMS,PMC) 이해

배관재질사양(PMS)은 배관재질분류(PMC)라고도 하며 Piping 요소들이 어떠한 재질 및 Type으로 만들어야 하는지 명시된 것으로, Piping을 지나는 유체의 특성별, 운전 및 설계 조건에 따라 적용하라는 사양으로 Plant Spec.의 기본이다.







배관재질사양(PMS)  이해

 ■ PMS 또는 PMC(Class)



배관재질사양(PMS) 또는 배관재질분류(PMC)의 Piping 요소는 Pipe, Piping components(Fitting, Flange, Valve, Bolting, Gasket 등)를 의미한다.

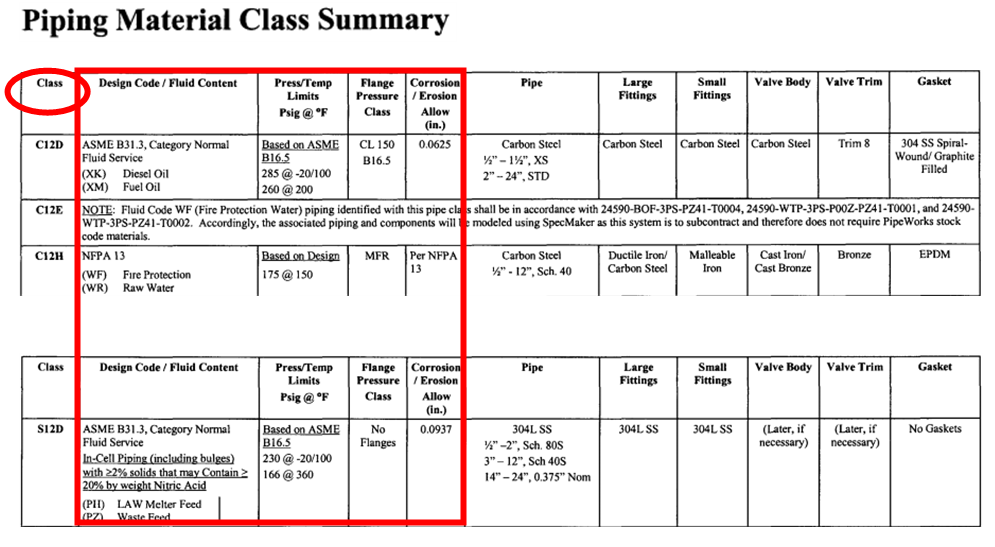

PMC Summary





● Design Conditions(설계조건)



상기 배관재료 등급 요약에 언급된 Class는 설계조건 범위 내에서 적용하라는 어떤 그룹을 얘기한다.

여기서의 적용하라는 설계조건이라 함은 서비스되는 유체의 종류와 부식/마모 허용 기준 범위, 설계 압력과 온도는 해당 코드가 허용하는 경우를 제외하고 초과해서는 안 되는 것을 의미한다.



■ Line Number System

 P&ID 등의 Piping(배관)의 Line number system을 구성할 때 상기 언급한 PMS(PMC)가 Piping Specification Designation으로서 반영된다.



Line number system





● Fluid Codes (사례)



Fluid code 예





● Piping Specification Designation (사례)



Piping Specification Designation 예

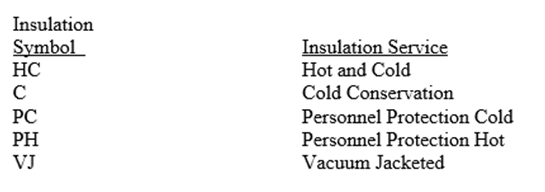

● Insulation Service (사례)



Insulation Service 예



● Insulation Material Codes (사례)



Insulation Material Codes 예
