압력용기 등의 압력시험

압력시험(pressure test)은 압력계통(pressure systems)의 안전, 신뢰성 및 누출의 기밀성을 보장하기 위해 수행된다.

사용 전 새로운 압력 시스템 또는 수리 또는 변경 후 기존 압력 시스템에 대한 압력 테스트가 필요하다.







압력용기 등의 압력시험

압력시험(Pressure Test) 개요

압력시험에는 수압(hydrostatic)과 공압(pneumatic)의 두 가지 방법이 있다. 수압 시험은 물을 시험 매체로 사용하여 수행되는 반면 공압 시험은 공기, 질소 또는 불연성 및 비독성 가스를 사용한다.

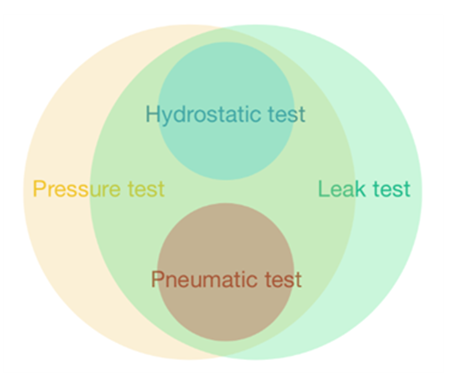

<그림 1> 압력시험 종류 범위





반면에 기밀시험(leak test)은 제품 설계 개선 및 weak spot, 의도하지 않은 균열이나 구멍에 의한

압력강하가 있는지 확인하기 위해 실시한다.



공압 시험은 수압시험 보다 높은 잠재(potential) 에너지 수준 때문에 잠재적으로 더 위험할 수 있다.

따라서 공압 시험은 다음 조건 중 하나 이상이 존재하는 경우에만 수행할 수 있다.

 ●압력계통이 물로 채워지지 않을 정도로 설계되었을 때.

 ●시험매체인 물이 조금도 허용할 수 없는 서비스에서 압력계통을 사용할 경우.

또한 수압시험 대신에 공압 시험을 하려면 압력계 프로그램 관리자의 승인이 필요하다.





위험한 공압시험에는 많은 주의가 필요하고 반드시 압력방출 밸브(pressure relief valve) 설치가 필요하다.

공압 시험을 위한 권장 배관 도식은 그림 1과 같다.



<그림 2> Recommended Typical Piping Schematic for Pneumatic Testing

Source : https://www-group.slac.stanford.edu/esh/eshmanual/references/pressureProcedTest.pdf



ASME 시험압력(Test Pressure)

여러 압력계통에 대한 시험압력(test pressure)에 대해 ASME에서는 다음 표에 의거해 압력을 계산하여 적용하라고 되어있다.



<표 1> 신규 압력 계통 설비 시험 압력

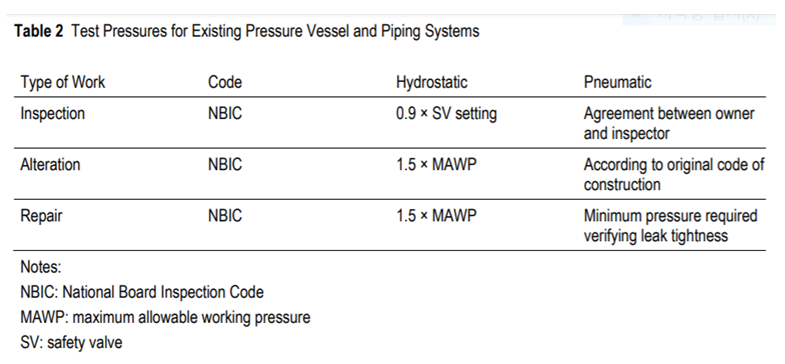

<표 2> 기존 압력 계통 설비 시험 압력

Source : https://www-group.slac.stanford.edu/esh/eshmanual/references/pressureProcedTest.pdf





압력용기의 내압시험

다음은 산업안전보건공단(KOSHA)의 One Point Lessen 자료로서 산안법 적용에 참조하면 좋을 것으로 사료된다.

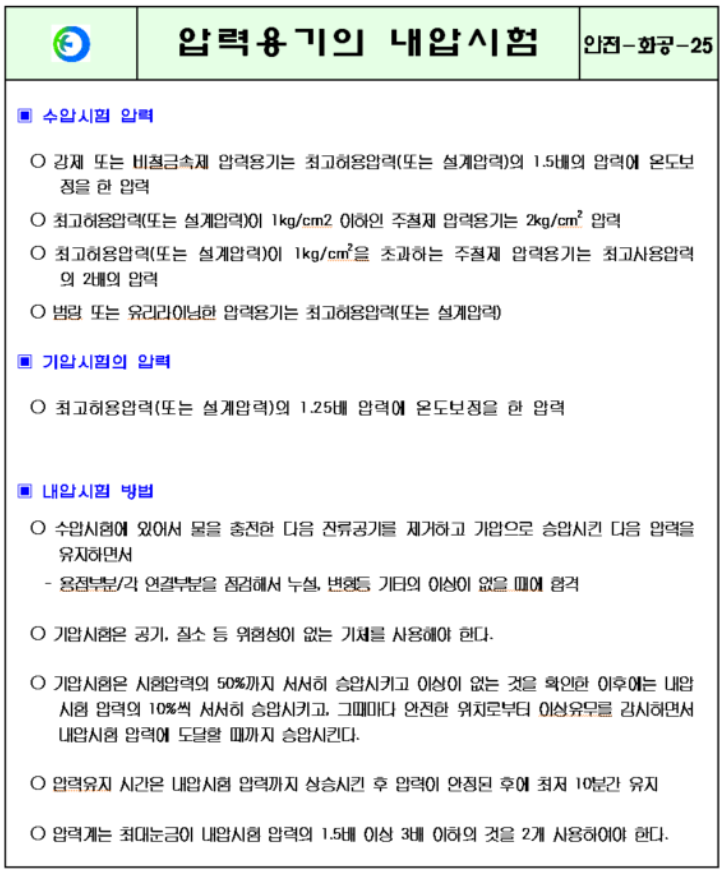

압력용기 내압시험 설명서

Reference : https://www-group.slac.stanford.edu/esh/eshmanual/references/pressureProcedTest.pdf
