후드 배풍량 계산 사례

국소배기장치 설계에 있어서 후드의 형태별 배풍량, 제어풍속, 반송속도 등에 관한 설계 및 계산근거를 제시하여야 하는데, 다음은 유해위험방지계획서 국소배기장치 관련 후드 배풍량 계산 사례이다.







후드 배풍량 계산 사례



국소배기장치 배풍량 및 압력손실 설계에 대해서는 기 포스팅한 다음 링크 자료 참조

https://sec-9070.tistory.com/396

국소배기장치 배풍량 및 압력손실 설계



1) 후드 1

❍ 공정명(단위작업명) : 도금작업

❍ 후드번호 : H-1

❍ 후드형식 : 외부식 다단슬롯형 후드(개구면이 양측에 있음)

❍ 제어풍속 : 1.0m/s

❍ 후드규격 : 100W ×500L ×200H

❍ 후드 수량 : 1set

❍ 후드 재질 : PVC 3.2t

❍ 배풍량 계산식 : Q = 60․V․(10X^2+A) [근거자료 : 별첨 1-1]

Q1 = 60×1×(10×0.7^2+0.04) = 296.4 ㎥/min ∴ Q1 = 296.4 × 2(양측) = 502.8 ㎥/min

❍ 배풍량 산출결과 : 502.8 ㎥/min





2) 후드 2～후드 3

❍ 공정명(단위작업명) : 벤딩작업

❍ 후드번호 : H-2～H-3

❍ 후드형식 : 외부식 측방형 후드

❍ 제어풍속 : 1.0m/s

❍ 후드규격 : 550W ×2,400L ×1,150H

❍ 후드 수량 : 2set

❍ 후드 재질 : Steel Plate 2.3t

❍ 배풍량 계산식 : Q = 60․V․(10X2+A)

☞ 근거자료 : Industrial Ventilation 21th Edition p3-11 Figure 3-10 - Downdraft Hood [별첨 1-2]

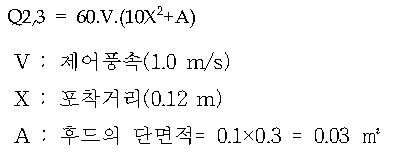

Q2,3 = 60×1×(10×0.12^2+0.03) = 10.44 ㎥/min ∴ Q3 = 10.44 × 2set = 20.88 ㎥/min

❍ 배풍량 산출결과 : 20.88 ㎥/min



3) 후드 4

❍ 공정명(단위작업명) : 루터기

❍ 후드번호 : H-4

❍ 후드형식 : 외부식 측방형 후드

❍ 제어풍속 : 1.0m/s

❍ 후드규격 : 600W ×600L ×900H

❍ 후드 수량 : 2set

❍ 후드 재질 : Steel Plate 2.3t

❍ 배풍량 계산식 : Q = 60․V․(10X^2+A)

☞ 근거자료 : Industrial Ventilation 21th Edition p10-160 Table 10.95.1 Miscellaneous Wood Working Machinery not

Given in VS print(별첨 1-3)

Q4 = 350 ~ 800 cfm for Router machine

= 500cfm ≒ 15㎥/min



❍ 배풍량 산출결과 : 15 ㎥/min





4) 후드 5

❍ 공정명(단위작업명) : 분쇄

❍ 후드번호 : H-5

❍ 후드형식 : 포위식 후드(분쇄기 덕트 직결형)

❍ 제어풍속 : 0.7m/s

❍ 용량 : 603HP

❍ 후드 수량 : 1set

❍ 후드 재질 : Steel Plate 2.3t

❍ 배풍량 계산식 : Q = 60․A․V[☞ 근거자료 : 별첨 1-4]

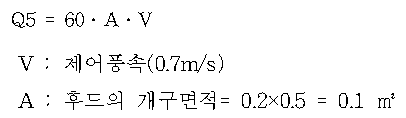

Q5 = 60×0.1×0.7 = 4.2 ㎥/min ∴ Q = 4.2 ㎥/min

❍ 배풍량 산출결과 : 4.2 ㎥/min



5) 후드 전체 배풍량

❍ Q1+Q2+Q3+Q+Q5 = 502.8+10.44+10.44+15+4.2

= 542.88 ㎥/min



Reference : KOSHA 유해위험방지계획서 작성 예시집
