CO2 용접 안전작업

CO2 용접(CO2 Gas Arc Welding)은 탄산가스를 이용한 용극식 방식으로 스풀(Spool, 실패)에 감겨진 용접와이어(솔리드[Solid Wire] 또는 플럭스 코어드[Flux Cored Wire])가 공급 모터에 의해 용접 토치로 자동으로 공급되어 연속적으로 용접되는 용접법이다.





CO2 용접 개요

CO2 용접작업에 사용되는 용접기의 구성을 보면, CO2 용접기 본체, 용접 토치, 와이어 피더, 용접봉등으로 구성되며 구성도는 아래와 같다.

용접전원은 콘택트 팁에서 와이어로 통전되며 (-)측과 토치 내부로 통하는 와이어 (+)측 사이(모재와 와이어 사이)에서 아크를 발생시켜 모재와 와이어를 용융, 접합하는 기법이다. 이 때 용융금속이 대기 중의 산소나 질소의 영향을 받지 않도록 보호 가스로 탄산가스가 공급되어 보호되므로 CO2 용접이라 한다.

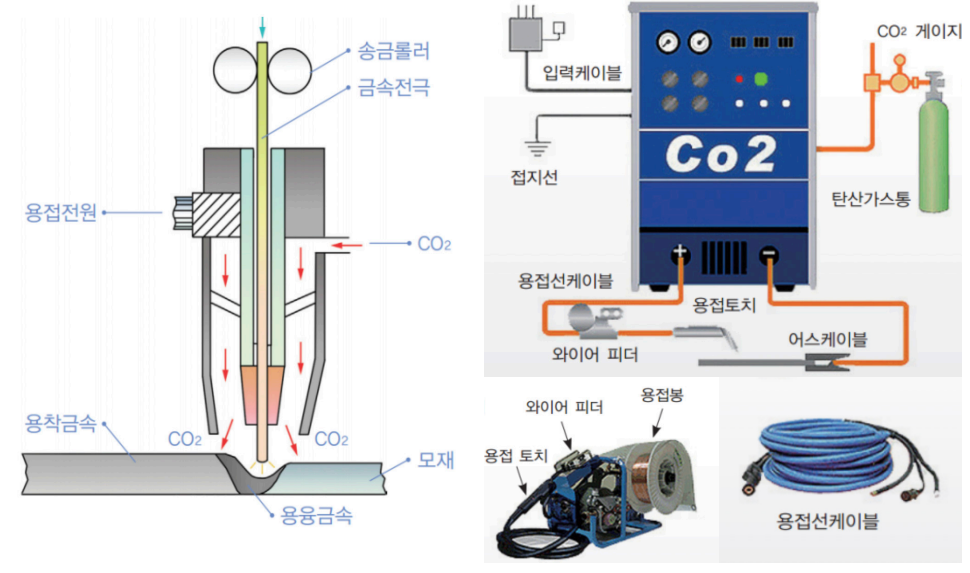

<그림 1> CO2 용접기 구성도





작업 전 안전점검 체크리스트

● 용접봉 홀더의 절연상태는 양호한가?

● 케이블(전선)의 용접기와 접속부의 부착, 절연상태는 양호한가?

● 케이블(전선)의 피복이 벗겨진 부분은 없는가?

● 용접장소에 소화 준비물(소화기, 물통, 건조사 등)이 비치되어 있는가?

● 용접기 본체에 접지가 되어 있는가?

● 작업장 부근에 기름, 도료, 헝겊 등의 타기 쉬운 물건을 두지 않았는가?

● 통풍이나 환기는 충분히 이루어지고 있는가?

● 용접보안면, 보호복, 안전화 등 보호구를 착용하고 있는가?

● 작업자는 안전교육을 통해 장치의 올바른 사용방법 및 작업공간의 위험성 등을 인지하고 있는가?

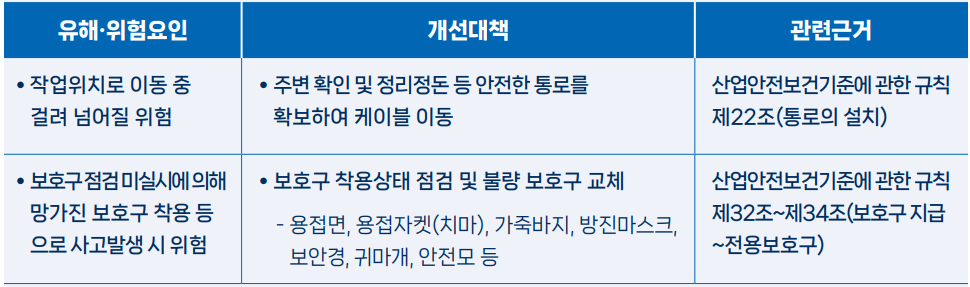

작업순서 및 주요 위험요인

1. 작업준비





2. 용접작업

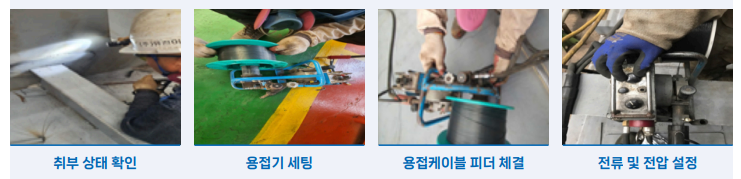

<그림 2> 용접작업 주요 내용







3. 자주검사(수정) 및 마무리





중대재해사례

1. 재해개요

- 배관 내부에서 CO2 용접작업 중 누출된 CO2 가스에 의해 질식



2. 재해발생원인

● CO2 가스 누설

- CO2 가스 호스 연결부에 대한 작업 전 점검 미실시

● 밀폐공간작업 출입허가서 내용 미준수

- 사전 산소농도측정 없이 밀폐공간에 진입하여 작업

- 환기 불충분한 장소 작업 중 지속적인 환기 미실시



3. 재해예방대책

● 사전 점검 실시

- CO2 가스 호스 연결부, 가스선 등에 대한 작업 전 점검 실시

● 밀폐공간작업 출입허가서 내용 준수

- 밀폐공간작업 출입허가서 발행 전에 현장 확인 후 승인

- 환기 불충분한 장소 작업 중 환기팬 설치 후 지속 가동토록 조치



Reference : KOSHA CO2 용접 안전작업 가이드 (2023-교육혁신실-1005)
