탱크의 용량 계산

위험물을 저장 또는 취급하는 탱크의 용량은 여러 설계의 기준이 되므로 금번 이를 계산하는 방법에 대해 공유하고자 한다.







탱크의 용량 계산



위험물을 저장 또는 취급하는 탱크의 용량은 당해 탱크의 내용적에서 공간용적을 뺀 용적으로 하여야 한다.



 또한, 이동탱크저장소의 탱크의 경우에는 내용적에서 공간용적을 뺀 용량이 자동차 및 자동차부품의 성능과 기준에 관한 규칙에 의한 최대 적재량 이하로 하여야 한다.





탱크의 내용적

1. 타원형 탱크의 내용적
①   양쪽이 볼록한 것

②   한쪽은 볼록하고 다른 한쪽은 오목한 것







2. 원형 탱크의 내용적
①   횡으로 설치한 것

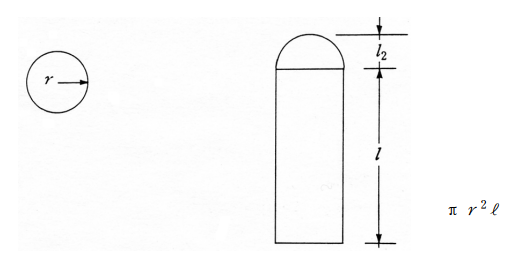

②   종으로 설치한 것



3. 기타의 탱크는 탱크의 형태에 따라 수학적 계산방법에 의할 것





탱크의 공간용적



탱크의 공간용적은 탱크 내용적의 100 분의 5  이상 100 분의 10 이하의 용적으로 한다.



[참고 1] 탱크의 공간용적은 탱크 내부에 여유를 가질 수 있는 공간이며 과충전 또는 체적팽창(온도의 상승에 따른 부피의 증가)에 의한 넘침 방지의 기능을 가지고 있음. 따라서 공간용적이 너무 작으면 넘침 방지의 기능을 다 할 수 없고, 너무 크면 저장 가능한 위험물의 양이 줄어들게 되어 비경제적임.



[참고 2] 소화설비를 설치한 탱크로서 소화약제 방출구를 탱크 안의 윗부분에 설치한 탱크의 경우, 당해 탱크의 내용적 중 당해 소화약제 방출구의 아래 0.3 m 내지 1 m 사이의 면으로부터 윗부분의 용적으로 함(아래 그림 참조)

















Reference : KFS 210 위험물저장시설기준 STANDARD   ON   STORAGE   FACILITIES OF   HAZARDOUS   MATERIALS
