가스누출경보기

가스누출경보기는 연료용 가스 또는 자연발생하는 가연성 가스의 누설을 검지하여 경보하여 주는 설비를 말한다.







가스누출경보기

경보설비의 구성

가스누출경보기는 연료용 가스 또는 자연발생하는 가연성 가스의 누설을 검지하여 경보하여 주는 설비로, 가스누설 검지기 및 수신기를 접속하는 것 또는 검지기, 중계기 및 수신기를 접속하는 것에 경보장치를 부가한 것을 말한다.

(1) 검지기

검지기는 누설가스를 검지하는 부분을 말하며, ①가스누설을 검지하여 경보를 발함과 동시에 가스누설 신호를 발신하는 것과, ②가스누출을 검지하여 경보를 발하지 않고 신호만을 발신하는 것 등이 있다.

①의 검지기는 검지부와 경보부가 일체로 된 것이며, 보통 <그림 1>과 같이 가스누설 경보기로 불리워지고 있으며,

②의 검지기는 <그림 2>와 같이 검지부와 경보부가 분리되어 있는 것으로 주로 공업용으로 쓰여지고 있다.



<그림 1>일체형 가스누출경보기	<그림 2> 분리형 경보기의 검지부





(2) 중계기

중계기는 검지기와 수신기와의 사이에 부착되어 검지기에서 발하는 신호를 받아서 이것을 수신기에 발신하는 동작을 하는 것이다.

(3) 수신기

수신기는 검지기로부터 발하여진 신호를 직접 또는 중계기를 거쳐 수신하여 표시등(燈) 음향지침 및 지역표시창의 작동에 의하여 가스누설의 발생을 알린다.

(4) 경보장치

가스누설의 발생을 확인할 경우 당해 가스누설이 발생한 경계구역 또는 층계(層階)의 관계자 및 이용자에 화기사용 등의 제한 또는 피난명령 등의 긴급을 요하는 정보를 주는 것이다





검지기의 검지방식

검지기에 사용되고 있는 검지방식은 반도체식과 접촉연소식(열선식)의 2가지 방식이 있는데, 반도체식이 널리 사용되고 있다.

(1) 반도체식 : 산화주석(SnO2), 산화철(Fe2O3) 등의 반도체를 350℃ 전후의 온도에서 가연성 가스를 통과시키면 반도체의 표면에 가연성 가스가 흡착되어 전기 전도도가 증가하는 원리를 응용한 것으로, 농도가 낮은 가스에 대하여 비교적 민감하며, 가스농도가 상승하는데 따라 그의 출력상승은 유순하게 된다는 특성이 있다.

(2) 접촉 연소식 : 촉매로 표면처리한 백금선을 가스검지소자로 사용한 것으로 가스가 백금선에 접촉되면 촉매 작용으로 산화 발열되어 백금선의 온도가 올라가 전기저항이 변화하는 원리를 응용한 것이다.





검지 농도

검지기의 검지 농도는 폭발하한계의 1/200 ～ 1/4로 정하고 있으나, 폭발하한계의 1/4이하의 농도로 경보되면 위험한 농도에 도달하기 전에 창을 연다든가 환기조치를 하여 가스를 정지시키는 등의 조치를 취할 시간적인 여유가 충분히 있다는 것을 의미한다.

한편, 점화 실패에 의하여 약간의 누설이 있을 때 전혀 위험이 없는데도 경보가 되는 것을 막기 위하여 폭발하한계의 1/200미만의 농도에서는 경보를 발하지 않도록 되어있으며, 그 외에도 전원 전압의 변동이나 주위의 온․습도 변화가 있어도 폭발하한계의 1/200로부터 1/4의 범위내에서 확실히 검지하여 경보를 발하도록 정해져 있다.





검지기의 설치 기준

점검에 편리한 벽면, 천정면 등에 가스의 성질에 따라 다음 기준에 적합하도록 설치한다.

(1) 공기보다 가벼운 가스

- 가스 연소기구에서 수평거리 8m이내에 설치

- 천정면 등이 0.6m이상의 칸막이로 구분되어 있는 경우에는 연소 기구 측에 설치

- 천정부근에 배기구가 있는 거실은 배기구 부근에 설치

- 검지기의 하단은 천정면 등의 아래쪽 0.3m이내에 부착

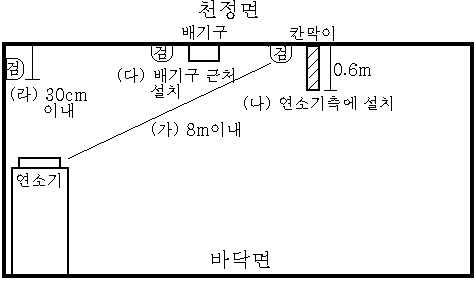

<그림 3> 공기보다 가벼운 가스의 가스누출경보기 검지부 설치 예





(2) 공기보다 무거운 가스

연소기구로부터 수평거리 4m이내이고, 검지기의 상단이 바닥으로부터 0.3m이내가 될 수 있는 대로 낮은 위치에 설치한다. 다만, 외부의 기류가 유동하는 장소, 환기구의 흡출구로부터 1.5m이상의 장소라도 가스누설이 유효하게 검지할 수 없는 장소 즉 연소기구의 폐가스 등에 접촉하기 쉬운 장소 및 물이 접촉하는 장소 등에는 설치해서는 안 된다.

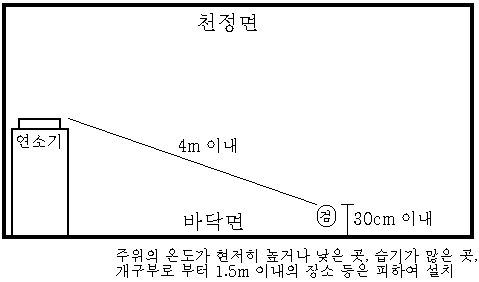

<그림 4> 공기보다 무거운 가스의 가스누출경보기의 검지부 설치 예



Reference : 가스안전
