밸브(Valve)의 분류

밸브의 기능, 재질, 적용규격, 호칭경, 호칭압력, 배관방법, 몸통과 덮개의 접속방법 및 작동방법 등 많은 분류 방법이 있다.







밸브(Valve)의 분류



1. 몸통(Body)과 덮개(Cover)의 접속 방법에 의한 분류

1) Bolted Bonnet(Cover) Type(BB)

몸통과 덮개사이에 기밀재인 가스킷를 넣고 볼트와 너트를 사용하여 조으므로 기밀을 유지한다 주로 Class150~300에서 사용하며, Class1500까지 사용가능하다.

2) Pressure Seal Bonnet Type(PSB)

볼트와 너트를 사용하여 몸통과 덮개 사이의 가스킷에 기본 면압만 유지 시키고 내압에 의해 덮개를 , 밀어 밀착시켜 기밀을 유지한다 주로 Class600 이상에서 사용한다.







3) Union Bonnet Type(UB)

소형 청동밸브에 주로 사용되는 구조로 유니온 너트로 조여서 기밀을 유지 시킨다 주로 Class150 (10kgf/㎠ ) 에서 사용된다.

4) Screwed Bonnet Type(SB)

주로 소형 청동밸브에서 사용되며 몸통과 덮개에 나사로 하여 기밀을 유지한다 주로 Class75 (5kgf/㎠ )에 사용된다.

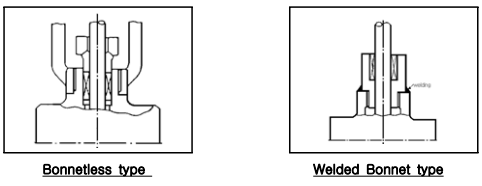

5) Bonnetless Type

덮개가 없는 형태로 소형단조밸브에서 사용된다.

6) Welded Bonnet Type

몸통과 덮개의 결합을 나사로 한 후에 용접으로 밀봉하는 구조로 소형 단조용 밸브에서 고압 (Class 900 ) 에서 주로 사용된다.







2. 작동 방법에 의한 분류











3. 밸브대 나사 형식에 의한 분류

1) Outside Screw & Yoke, Rising Stem(OS&Y, 밸브대 회전)

슬리브가 셀 밖에 있고 밸브가 작동 시에 스템이 회전하면서 상하 운동하는 형식으로 글로브밸브가 있다.

2) Outside Screw & Yoke, Rising & Non-Return Stem(OS&Y, 밸브대 비회전)

슬리브가 샐 밖에 있고 밸브가 작동 시에 스템이 회전하지 않고 상하 운동하는 형식으로 게이트밸브가 있다.

3) Inside Screw, Rising Stem(ISRS)

슬리브가 셀 안에 있고 밸브가 작동 시에 스템이 회전하면서 상하 운동하는 형식으로 소형 게이트밸브 및 글로브밸브가 있다.

4) Inside Screw, Non-Rising Stem(NRS)

슬리브가 셀 안 디스크와 결합 에 있고 밸브가 작동 시에 스템이 회전만 하고 상하 운동은 없는 형식으로 선박용 지하매설용 및 소형 청동 게이트밸브가 있다.
