밸브(Valve)의 종류

밸브(Valve)는 유체를 통과시키거나 막거나, 제어하기 위하여 통로를 개폐할 수 있는 가동 기구를 가지는 기기의 총칭이다.

다음과 같이 밸브(Valve)의 종류에 대하여 살펴보았다.







밸브(Valve)의 종류



1. 스톱밸브 (Stop Valve)

밸브 디스크가 밸브대에 의하여 밸브 시트에 직각 방향으로 작동하는 밸브의 총칭







2. 게이트 밸브(Gate valve)

밸브 디스크가 유체의 통로를 수직으로 막아서 개폐하고 유체의 흐름이 일직선 위에 있는 밸브의 총칭







3. 체크밸브 (Check valve, Non-return valve)



* 풋 밸브(Foot valve) : 흡입관에 붙어 역류를 방지하는 수직형 체크 밸브로 일반적으로 스트레이너를 부착한다.





4. 플러그 밸브 (Plug valve)

윤활구조를 가지던가 또는 밸브 시트 사이의 마찰을 기계적으로 감소시킬 수 있는 구조를 가진 콕의 일종



5. 볼 밸브 (Ball valve)

밸브 디스크가 공 모양이고 콕과 유사한 밸브로서 밸브 디스크는 전면구와 반면구가 있다.



6. 버터플라이 밸브 (Butterfly valve)

밸브 몸통 속에서 밸브대를 축으로 하여 원판 모양의 밸브 디스크가 회전하는 밸브



7. 다이어프램 밸브 (Diaphragm valve)

고무 등 신축가요성 다이아프램으로 유로를 개폐하는 구조를 가진 밸브



8. 원격 조작 밸브 (Remote operated valve)

떨어진 곳에서 조작하는 밸브의 총칭

● 전동 밸브 (Electric motor operated valve) 전동기로 조작하는 밸브

● 전자 밸브 (Solenoid operated valve) 전자석의 전자력에 의하여 밸브 디스크를 개폐하는 밸브

● 다이아프램 조작 밸브 (Diaphragm operated valve) 구동부에 다이아프램 사용하는 밸브

● 실린더 조작 밸브(Cylinder operated valve) 구동부에 실린더를 사용하는 밸브

● 유압 실린더 조작 밸브(Oil hydraulic cylinder operated valve) 유압을 동력으로 하는 실린더 조작 밸브

● 수압 실린더 조작 밸브(Hydraulic cylinder operated valve) 수압을 동력으로 하는 실린더 조작 밸브

● 공기압 실린더 조작 밸브(Air cylinder operated valve) 공기압을 동력으로 하는 실린더 조작 밸브

● 유압 모터 조작 밸브 (Oil motor operated valve) 구동부가 회전체이고 유압을 동력으로 하는 밸브

● 공기압 모터 조작 밸브 (Air motor operated valve) 구동부가 회전체이고, 공기압을 동력으로 하는 밸브

● 자동 제어 밸브(Automatic control valve) 자동 제어 장치의 조작단으로서 조절부의 신호에 의하여 자동 조작되는 밸브의 총칭이며, 조정 밸브(자력식)와 조절 밸브(타력식)가 있다.





9. 자동 제어 밸브 (Regulating valve)

밸브 작동에 필요한 동력을 검출부를 통해서 제어 대상으로부터 받는 밸브의 총칭

● 압력 조정 밸브(Pressure regulating valve) 추, 스프링, 유체 압력 등을 사용하여 압력을 조정하는 밸브의 총칭

● 감압 밸브(Pressure reducing valve) 2 차측의 유체 압력을 1 차측의 유체 압력보다 나은 어떤 일정 압력으로 유지하는 조정 밸브

● 진공 조정 밸브(Vacuum reducing valve) 대기압 보다 낮은 어떤 일정 압력으로 유지하는 조정 밸브

● 배압 밸브(Back pressure regulating valve) 1 차측의 유체 압력을 어떤 일정 압력으로 유지하기 위하여 1 차측 압력의 변화에 따라 유체를 방출하는 조정 밸브

● 차압 밸브(Differential pressure regulating valve) 1 차측과 2 차측 압력 또는 각각의 압력과 계통이 다른 압력 차를 어떤 일정 차로 유지하는 조정 밸브

● 비율 조정 밸브(Pressure ratio regulating valve) 서로 다른 2 개의 압력의 비율을 어떤 일정 비율로 유지하는 조정 밸브

● 온도 조정 밸브(Temperature regulating valve) 온도를 감지하는 기구에 의해서 열매 또는 냉매 유체를 조정하여 온도를 일정하게 유지하는 조정 밸브

● 유량 조정 밸브(Flow regulating valve) 유량 변화에 의한 압력차를 도입하고, 그 압력차를 일정하게 유지하여 유량을 조정하는 조정 밸브

● 액위 조정 밸브(Level regulating valve) 액위를 감지하는 기구에 의해서 유체의 양을 조절하여 액위를 일정하게 유지하는 조정 밸브

● 조절 밸브(Control valve) 조절부의 신호를 받아 밸브 작동에 필요한 동력을 보조 동력원으로부터 받는 밸브의 총칭

● 압력 조절 밸브(Pressure control valve) 압력을 조절하는 조절밸브

● 온도 조절 밸브(Temperature control valve) 온도를 조절하는 조절 밸브

● 유량 조절 밸브(Flow control valve) 유량을 조절하는 조절 밸브

● 액위 조절 밸브(Level control valve) 액위를 조절하는 조절 밸브

● 전기식 조절 밸브(Electrical control valve) 전기 신호를 받아 전기 동력에 의하여 작동하는 조절 밸브

● 전기 유압식 조절 밸브(Electro-hydraulic control valve) 전기 신호를 받아 유압에 의하여 작동하는 조절 밸브

● 전기 공기식 조절 밸브(Electro-pneumatic control valve) 전기 신호를 받아 공기압에 의하여 작동하는 조절 밸브

● 전기 증기식 조절 밸브(Electro-steam control valve) 전기 신호를 받아 증기압에 의하여 작동하는 조절 밸브

● 유압식 조절 밸브(Hydraulic control valve) 유압 신호를 받아 유압에 의하여 작동하는 조절 밸브

● 공기식 조절 밸브(Pneumatic control valve) 공기압 신호를 받아 공기압에 의하여 작동하는 조절밸브

● 공기 유압식 조절 밸브(Pneumatic-hydraulic control valve) 공기압 신호를 받아 유압에 의하여 작동하는 조절 밸브

● 다이아프램식 조절 밸브(Diaphragm operated control valve) 구동부에 다이아프램을 사용한 조절 밸브

● 실린더식 조절 밸브(Cylinder operated control valve) 구동부에 실린더를 사용한 조절 밸브

● 레버식 조절 밸브(Lever operated control valve) 구동부에 레버 기구를 사용한 조절 밸브

● 단좌형 조절 밸브(Single operated control valve) 1 개의 밸브 시트를 가진 조절 밸브

● 복좌형 조절 밸브(Double seated control valve) 2 개의 밸브 시트를 가진 조절 밸브

● 케이지형 조절 밸브(Cage type control valve) 밸브 디스크가 케이지 모양인 조절 밸브

● 분할형 조절 밸브(Split body control valve) 밸브 몸통을 2 분할하고, 밸브 시트를 사이에 끼워 붙인 조절 밸브





10. 압력 안전 밸브 (Pressure safety valve)

밸브 입구쪽의 압력이 상승하여 미리 정해진 압력이 되었을 때 자동적으로 작동하여 밸브 디스크가 열리고 압력이 소정의 값으로 강하하면서 다시 밸브 디스크가 닫히는 기능을 가진 밸브

● 스프링 안전 밸브(Direct spring loaded safety valve) 원통 코일 스프링의 압축 작용에 의하여 밸브 디스크에 직접 하중을 거는 안전밸브

● 추 안전 밸브(Dead-weight loaded safety valve) 추로 밸브 디스크에 직접 하중을 거는 안전밸브

● 레버 안전밸브(Lever and weight loaded safety valve) 레버의 한 끝에 부착한 추의 무게에 의하여 밸브 디스크에 하중을 거는 안전밸브

● 스프링 평형식 안전 밸브(Lever and spring loaded safety valve) 레버의 한 끝에 부착한 스프링의 작용에 의하여 밸브 디스크에 하중을 거는 안전 밸브

● 전자 안전밸브(Magnetic operated safety valve) 안전밸브의 등에 전자석을 부착하고 그 전자력을 레버를 거쳐서 증폭하여 전기신호로 조작하는 안전밸브

● 파일럿 붙이 안전 밸브(Pilot operated safety valve) 파일럿 밸브와 메일 밸브의 조합으로 된 안전 밸브(파일럿 밸브가 붙어냄으로써 메일 밸브가 작동)

● 실린더 조작 안전밸브(Cylinder operated safety valve) 머리부에 실린더 조작기구를 부착한 안전 밸브

● 평형식 안전밸브(Bellow balanced safety valve) 배압이 안전밸브 작동에 영향을 미치지 않도록 밸브 시트 구경과 같은 유효지름을 갖는 주로 벨로우즈를 사용하여 배압을 평형시키는 구조의 안전 밸브

● 비평형식 안전밸브(Unbalanced safety valve) 평형식 안전 밸브와 같은 평형 기구를 갖지 않는 안전 밸브

● 개방형 안전밸브(Opened type safety valve) 밸브 디스크 구멍으로부터 불어낸 유체의 일부가 출구 외의 부분으로부터도 외부에 방출되는 구조의 안전 밸브

● 밀폐형 안전밸브(Enclosed type safety valve) 밸브 디스크 구멍으로부터 붙어낸 유체가 안전 밸브의 출구 이외의 부분으로부터 외부에 방출되지 않는 구조의 안전 밸브

● 리프트식 안전밸브(Lift safety valve) 밸브 디스크의 리프트가 밸브 디스크 구경의 1/40 이상 1/4 미만인 것으로서 밸브 디스크가 열렸을 때의 밸브 시트 구멍의 유체 통로 면적이 최소로 되는 안전밸브

● 전량식 안전밸브(Full bore safety valve) 밸브시트 구경이 목부 지름의 1.15 배 이상이고 밸브 디스크가 열렸을 때 밸브 시트 구멍의 유체 통로 면적이 목부 면적의 1.05 배 이상이며, 밸브 입구면적이 목부 면적의 1.7 배 이상인 안전밸브

● 안전 릴리프 밸브(Safety relief valve) 밸브 입구쪽의 압력이 상승하여 미리 정해진 압력으로 되었을 때, 자동적으로 밸브 디스크가 열리고 압력이 소정의 값으로 강하하면 다시 밸브 디스크를 닫는 기능을 가진 밸브

● 진공 릴리프 밸브(Vacuum relief valve) 장치 내의 압력이 소정의 진공도를 초과하면 자동적으로 밸브 디스크가 열려 유체를 도입하여 장치 내를 소정의 진공도로 유지하는 밸브

● 진공 브레이커(Vacuum breaker) 급수, 급탕 계통에서 부압이 생겼을 경우, 위생기구, 물받이 용기 중에 불어낸 물, 더운물 또는 사용한 물, 더운물이 역사이폰 작용으로 역류하는 것을 방지하기 위하여 부압 부분에 자동적으로 공기를 도입하는 기능을 가진 밸브 또는 기기

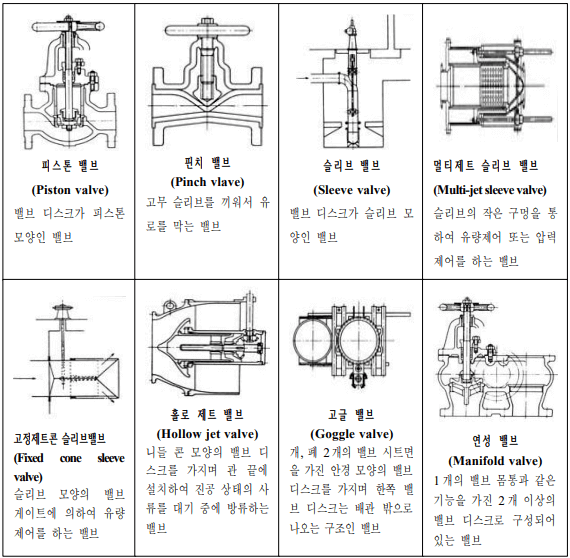

11. 기타 밸브
