내전압용 절연장갑 성능기준





고용노동부고시 제2020-35호(보호구 안전인증 고시)에서 기술하고 있는 내전압용 절연장갑의 성능기준에 대해 공유하고자 한다.





내전압용 절연장갑 성능기준



내전압용 절연장갑 관련 용어 정의

보호구 안전인증 고시 제7조(정의) 이 장에서 사용하는 용어의 뜻은 다음 각 호와 같다.

1. "손바닥(palm)부분”이란 내전압용 절연장갑(이하 ”절연장갑"이라 한다)의 손바닥 안쪽 중심면을 덮는 부분을 말한다.

2. "손목(wrist)부분”이란 절연장갑의 소매 위 좁은 부분을 말한다.

3. "컨투어 장갑(contour glove)”이란 소매 끝단을 팔의 구부림을 편리하게 한 절연장갑을 말한다.

4. "아귀(fork)”란 절연장갑의 두 손가락 사이 또는 엄지와 손가락 사이 부분을 말한다.

5. "합성 장갑(composite glove)”이란 다양한 색상 또는 형태의 고무를 여러 개 붙이거나 층층으로 포개어 합성한 장갑을 말한다.

6. "미트(mitt)”란 4개 이하의 손가락 덮개를 가진 절연장갑을 말한다.

7. "소매(cuff)”란 절연장갑의 손목에서 개구부까지의 부분을 말한다.

8. "소매 롤(cuff roll)”이란 소매 끝단을 말거나 보강한 부분을 말한다.

9. "색 스플래시(colour splash)”란 균질한 성분으로써 절연장갑 내부 또는 외부를 돋보이게 하기 위하여 칠 또는 줄무늬 등을 함침 공법에 의하여 착색시켜 경화시킨 것을 말한다.

10. "펑크(puncture)”란 고형 절연물을 관통하는 절연 파괴를 말한다.

11. "정격전압(nominal voltage)”이란 설계 또는 규정된 계통에 적용되는 적정한 값의 전압을 말한다.

12. "고무(elastomer)”란 천연이나 합성 또는 이들의 혼합물이나 화합물로 될 수 있는 천연 고무, 유액 및 합성 고무 등을 포함한다.





절연장갑의 성능기준

보호구 안전인증 고시 8조(성능기준 및 시험방법) 절연장갑의 성능기준은 별표 3, 그 시험방법은 별표 3의3의 규정에 따른다.



【별표 3】내전압용 절연장갑의 성능기준(제8조 관련)



1. 등급

절연장갑의 등급은 최대사용전압에 따라 표 1과 같이 한다.



<표 1> 절연장갑의 등급





2. 일반구조 및 재료



절연장갑의 일반구조 및 재료는 다음 각 목과 같이 한다.

가. 절연장갑은 고무로 제조하여야 하며 핀홀(pin hole), 균열, 기포 등의 물리적인 변형이 없어야 한다.

나. 여러 색상의 층들로 제조된 합성 절연장갑이 마모되는 경우에는 그 아래의 다른 색상의 층이 나타나야 한다.

다. 절연장갑의 모양은 그림 1과 같다.

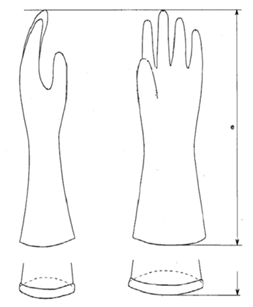

 [그림 1] 절연장갑의 모양 ( e : 표준길이 )





라. 미트의 모양은 그림 2에 나타내며, 이것은 하나 또는 그 이상의 손가락을 넣을 수 있는 구조이어야 한다.





[그림 2] 미트의 모양 ( e:표준길이 )





마. 각 등급별 표준길이는 표 2와 같다. 이 경우 각 등급에서의 오차범위는 ±15㎜ 이다.



<표 2> 절연장갑의 치수



등 급	표준길이(㎜)	비 고
00 0 1, 2, 3 4	270 및 360 270, 360, 410 및 460 360, 410 및 460 410 및 460

바. 컨투어소매 장갑의 최대 길이와 최소 길이의 차이는 (50±6)㎜이어야 한다.(그림 3참조)

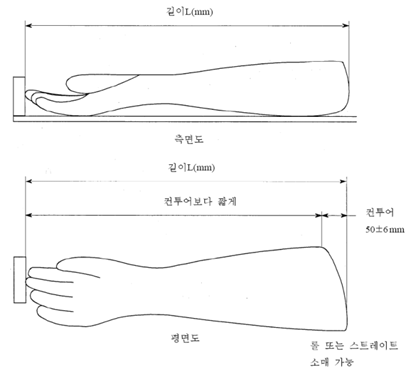

[그림 3] 컨투어 장갑의 모양





사. 절연장갑의 유연성 확보를 위한 평면 부분의 최대 두께는 표 3과 같다.



<표 3> 고무의 최대 두께

등 급	두께(㎜)	비 고
00 0 1 2 3 4	0.50 이하 1.00 이하 1.50 이하 2.30 이하 2.90 이하 3.60 이하



<시 험 성 능 기 준>



3. 절연내력



절연내력	최소내전압 시험 (실효치, kV)			00 등급	0 등급	1 등급	2 등급	3 등급	4 등급
				5	10	20	30	30	40
	누설 전류 시험 (실효값㎃)	시험전압 (실효치, kV)		2.5	5	10	20	30	40
		표준길이 ㎜	460 410 360 270	미적용 미적용 14 이하 12 이하	18 이하 16 이하 14 이하 12 이하	18 이하 16 이하 14 이하 미적용	18 이하 16 이하 14 이하 미적용	18 이하 16 이하 14 이하 미적용	18 이하 16 이하 미적용 미적용









4. 인장강도

1,400N/㎠ 이상 (평균값)



5. 신장율



100분의 600 이상 (평균값)





6. 영구신장율

100분의 15 이하



7. 경년변화



경년 변화	인장강도	노화전 100분의 80 이상
	신 장 율	노화전 100분의 80 이상
	영구신장율	100분의 15 이하





8. 뚫림강도

18N/㎜ 이상





9. 화염억제시험

55㎜ 미만으로 화염 억제





10. 저온시험

찢김, 깨짐 또는 갈라짐이 없을 것



11. 내열성

이상이 없을 것



12. 추가표시

안전인증 절연장갑에는 규칙 제114조(안전인증의 표시)에 따른 표시 외에 다음 각 목의 내용을 추가로 표시해야 한다.

가. 등급별 사용전압

나. 등급별 색상(00등급: 갈색, 0등급: 빨강색, 1등급: 흰색, 2등급: 노랑색, 3등급: 녹색, 4등급: 등색)
