희석 등급(Degree of Dilution) vs. 희석 체적(Vz)

희석 등급은 누출된 가스나 증기를 안전한 수준으로 희석시킬 수 있는 환기 또는 대기 조건의 능력을 나타내는 척도이다. 다음 내용은 IEC 60079-10-1:2020 7.2.4 Degree of dilution 내용으로 희석 등급(Degree of Dilution)과 희석 체적(Vz)의 관계를 보여주고 있다.







희석 등급(Degree of Dilution) vs. 희석 체적(Vz)

희석 등급은 누출된 가스나 증기를 안전한 수준으로 희석시킬 수 있는 환기 또는 대기 조건의 능력을 나타내는 척도이다. 이는 폭발성 분위기의 확산 제어 및 지속 시간(Persistence)에 결정적인 영향을 미치며, 위험 지역의 종별(Zone)과 범위를 결정하는 핵심 요소이다.





희석 등급의 결정 요인 및 특성

희석 등급은 누출 특성과 환기 조건의 상대적 관계에 의해 결정된다.

• 누출량과 환기량의 상관관계: 동일한 환기 조건에서 누출률(Wg)이 커질수록 희석 등급은 낮아진다. 반대로 동일한 누출률에서 환기량(Q)이 감소하면 희석 등급은 낮아진다.
• 방출 속도의 영향: 저속 누출은 환기 강화에 의한 희석 효과가 크지만, 고속 누출(High Velocity Jet)은 가스 자체의 운동량이 지배적이어서 환기에 의한 희석 제어가 상대적으로 어렵다.
• 환기 가용성(Availability): 냉각 팬 등 다른 목적의 환기 장치가 희석에 기여할 수 있으나, 해당 장치의 상시 가동 여부(가용성)를 엄격히 검토해야 한다.





희석 체적(Vz)과 위험 지역의 관계

희석 체적(Vz)은 폭발성 분위기가 형성될 수 있는 이론적 공간의 크기를 의미하며, 실제 위험 지역의 경계는 이보다 넓게 설정된다.

1. 희석 체적 (Vz, Dilution Volume)

• 정의: 가스 농도가 LFL(안전 계수 k 포함) 이상으로 존재할 수 있는 실제 가연성 체적이다.
• 산정의 의의: Vz가 작을수록 환기 효율이 높음을 의미하며, 이는 위험 지역 종별을 완화(예: Zone 1 → Zone 2)하는 근거가 된다.

2. 위험 지역(Hazardous Area)과의 차이

• 범위 관계: 위험 지역은 일반적으로 희석 체적보다 훨씬 크게 산정된다.
• 추가 고려 요소: 위험 지역 경계는 Vz뿐만 아니라 누출의 방향성, 초기 속도, 주변 기류에 의한 이동 가능성 등을 모두 포함하여 설정하기 때문이다.







희석 등급의 분류 (Degree of Dilution)

환기 효율에 따라 다음과 같이 세 가지 등급으로 구분한다.



희석 등급	정의 및 특징	위험 지역에 미치는 영향
높음 (High)	누출원 근처에서 가스 농도가 즉시 LFL 미만으로 희석됨.	위험 지역 범위를 무시할 수 있는 수준(Negligible)으로 축소 가능.
보통 (Medium)	가스가 확산되는 동안 농도가 제어되나, 일정 범위의 위험 지역이 형성됨.	일반적인 위험 지역(Zone 0, 1, 2) 범위를 형성.
낮음 (Low)	환기가 불충분하여 가스가 체류하고 농도가 지속적으로 유지됨.	위험 지역의 범위가 확장되고 지속 시간이 길어짐.







수치적 검토 및 실무 적용 (Vz 산출 예시)

실무에서 희석 체적 Vz는 가상의 특성 거리(dz)를 기반으로 산출하거나 다음의 간소화된 관계를 참조한다.

Vz = f * (Wg / (C * ρa))

• Wg: 가스 누출률 (kg/s)
• C: 환기 횟수 또는 공기 교체율 관련 상수
• ρa: 공기 밀도 (1.2 kg/m³)

Vz 수치가 0.1 m³ 이하로 산출되는 경우, 일반적으로 '높은 희석(High Dilution)'으로 간주하여 비위험지역으로 분류를 검토할 수 있다.



결론

희석 등급은 단순한 환기 속도뿐만 아니라 누출 시나리오의 강도와 결합된 개념이다.

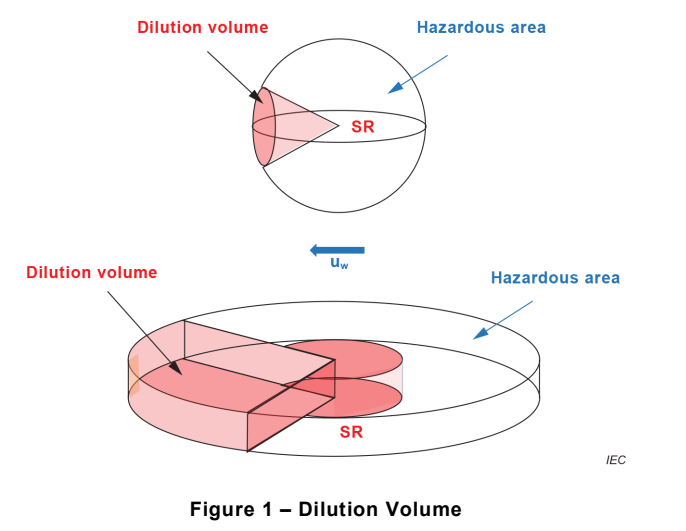

Figure 1에서 제시하듯, Vz(희석 체적)는 위험 지역 내부에 존재하는 가연성 핵(Core)과 같으며, 설계자는 이 Vz를 최소화하기 위해 누출원을 제어하거나 유효 환기량을 증대시켜야 한다.
