압력 조절 밸브(PRV) vs. 배압 밸브(BPV)

금번은 배관의 압력을 제어하는 압력 조절 밸브(Pressure regulating valve, PRV)와 배압 밸브(Back pressure valve, BPV)에 대해 설명코자 한다.

· 유량 조절 밸브(FCV)는 파이프 내 유체에 필요한 유량을 결정
· 압력 조절 밸브(PRV)는 파이프 끝의 압력을 제어
· 배압 밸브(BPV)는 파이프 시작 시 압력을 제어





유사한 내용으로 Control valves(제어 밸브)가 있고 시스템의 다양한 지점에서 흐름 또는 압력을 제어하기 위해 사용될 수 있다.



일반적인 제어밸브는 배관 내의 유체의 유량을 제어하는 유량제어밸브 (Flow control valve, FCV)를 의미하고 이에 대해서는 이전 포스팅에서 많이 언급하였다.



sec-9070.tistory.com/139

안전밸브(PSV) 종류 및 특성





PRV(Pressure regulating valve)

여기서의 PRV는 압력 조절 밸브(Pressure regulating valve)로서 우리가 흔히 레귤레이터(Regulator)라고 얘기하는 것으로, 안전밸브와 같은 압력 방출 밸브(Pressure relieving valve)의 PRV와는 다른 것이다.

압력 방출 밸브는 평상시 Close되어 있고 과압일 경우 Open 되어 안전을 위해 압력을 제거해 주는 기능이고

압력 조절 밸브는 평상 시 Open 되어 압력을 조절하는 기능으로 주로 시스템에서 요구하는 압력으로 감소(감압)시키기 때문에 압력 감압 밸브(Pressure reducing valve)라고도 한다.

▶PRV가 설치된 배관시스템의 다운스트림(Downstream)의 압력을 설정 압력(Set pressure)으로 조절하기(Regulate) 위해 사용

예를 들면, PRV의 입구 측에서 유체 압력이 PRV의 설정 압력보다 높게 설정되면 밸브가 열려 유체가 밸브를 통과할 수 있다.





BPV(Back pressure valve)

배압 밸브(Back pressure valve)는 BPV가 설치된 배관시스템의 업스트림(Upstream)의 시스템 압력을 설정 압력으로 조절하기 위해 사용한다.

BPV는 유체를 투입하는 배관의 입구에 설치되어 아래 그림에서 보듯이 밸브의 스프링이 유체 흐름의 역방향으로 압력을 가하고 있어 설정압력 이상이 되면 밸브가 Open 되어 유체가 흐르도록 하여 과투입 방지 및 사이펀을 방지하는 기능을 위해 사용된다.



따라서 상기 설명한 압력 조절 밸브가 압력 방출 밸브와는 다른 기능이라면 배압 밸브는 압력 방출 밸브의 릴리프 밸브(Relief valve)와 같이 일정 압력이 초과하면 밸브가 Open 되어 유체가 흐르도록 하여 릴리프 밸브와 목적은 다르지만 구조는 동일하다고 할 수 있다. 다만 설정 압력의 차이만 있을 뿐이다(BPV 설정 압력은 릴리프 밸브의 설정압력보다 낮아야 됨).

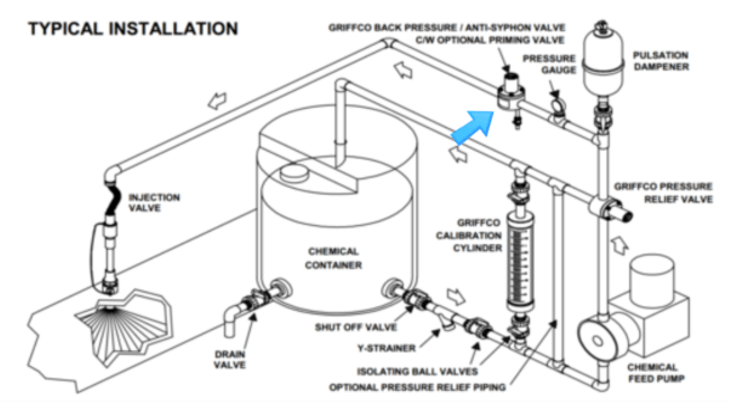

다음의 BPV 설치도면을 보면 이해하기가 용이하다.







다음은 정량 펌에서 사용하는 릴리프 밸브의 설치도면이다.
