e-CA 운용(대상설비 정보 입력)

KOSHA에서 개발한 e-CA 프로그램을 사용하여 정량적 위험성평가(피해예측)를 실시하하는데 금번 e-CA 운용에 있어 대상설비 정보 입력 방법에 대해 공유하고자 한다.







e-CA 운용(대상설비 정보 입력)

기상정보 입력 후에 대상설비 현황을 입력한다.

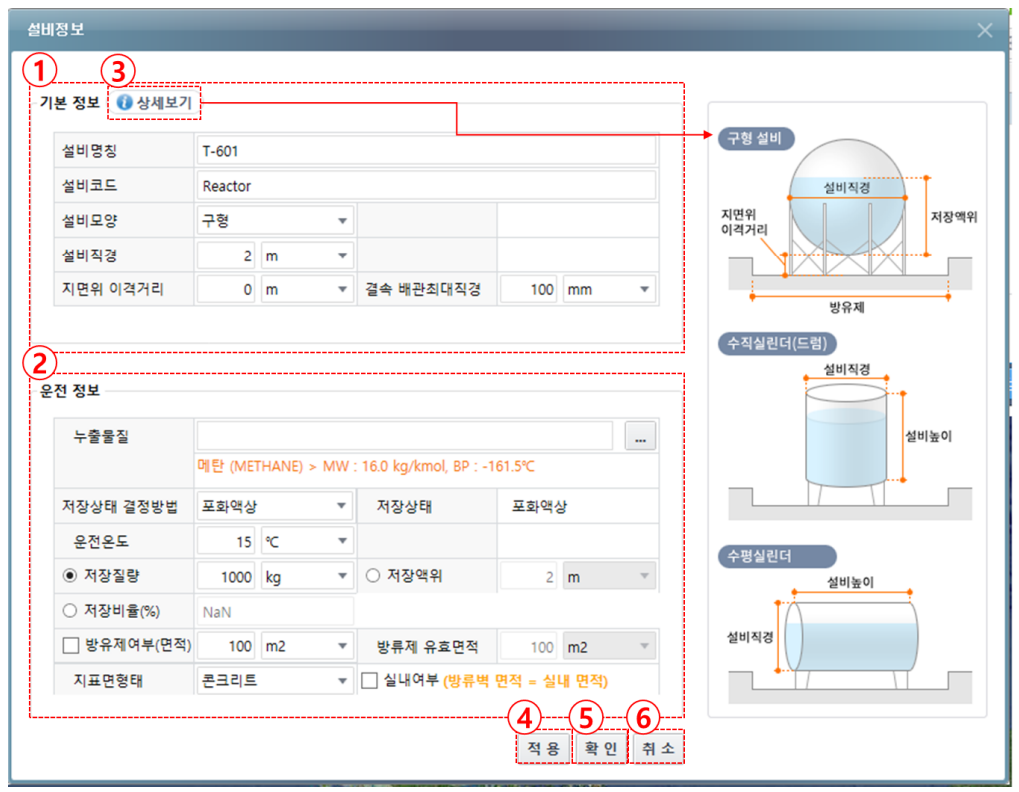

대상설비 기본정보

- 설비 추가 버튼을 클릭하여 사업장의 신규 대상설비를 추가할 수 있다.

- 설비 기본정보와 운전정보를 입력하여 사업장의 신규 설비를 추가할 수 있다.

1. 기본 정보를 입력할 수 있다. 2. 운전 정보를 입력할 수 있다. 3. 상세보기 버튼 클릭 시 설비 모양[구 형, 원통(수직), 원통(수평) 용기] 정보를 확인할 수 있는 이미지가 표출된다. - 설비 기본정보(번호, 명칭, 용기 사이즈, 연결배관 사이즈 등)를 입력 - 운전정보(압력, 온도, 저장량, 방유제 정보 등)를 입력 4. 적용버튼을 클릭하여 운전정보에 입력된 온도, 압력에 맞춰 저장상태(용량, 높이, 부피)를 계산할 수 있다. 5. 확인버튼 클릭 시 입력데이터가 저장되며 창이 종료된다. 6. 취소버튼 클릭 시 입력데이터가 저장되지 않고 창이 종료된다.





입력데이터(운전정보/물질선택)

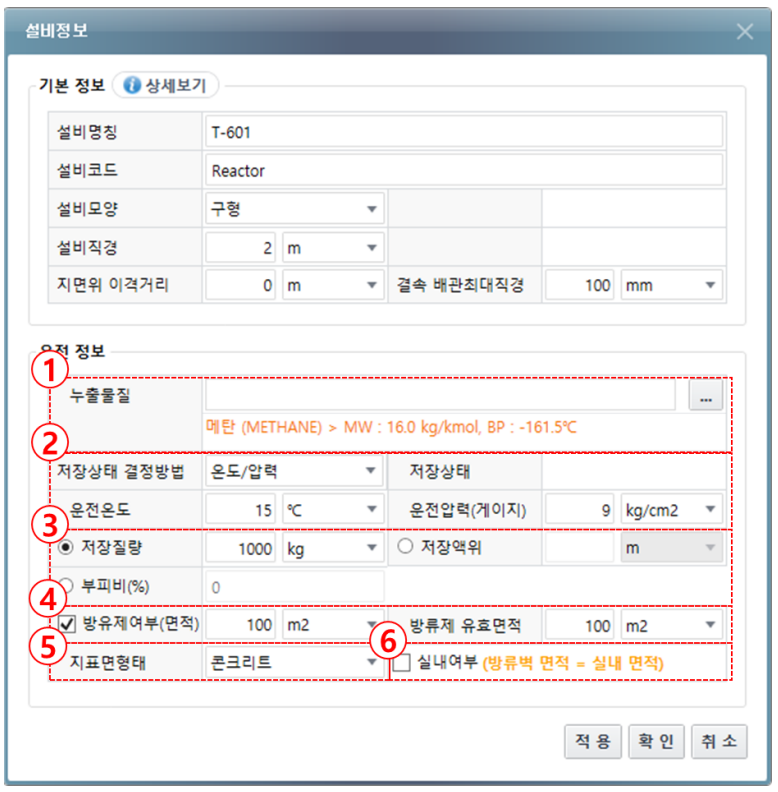

신규 설비 입력 정보

입력 내용

1. 누출 물질을 입력할 수 있는 창으로 물질을 검색할 수 있는 방법은 두 가지가 있다. - 첫번째는 입력 창에 직접 입력하는 방식으로 한글 또는 영문 물질명을 입력하면 하단에 검색된 결과가 나열된다. - 두번째는 입력창 우측에 존재하는 ‘…’버튼을 클릭하는 방법으로 팝업창이 생성되어 물질명 또는 CAS번호를 입력하여 검색하는 방법이다. 2. 물질의 상과 운전온도 및 압력을 설정한다.  저장상태 결정방법은 포화액상 또는 온도/압력이라는 두 가지 선택사항이 존재하며, 각각의 선택사항에 따라 물질의 상과 운전압력을 결정하는 방법이 다르다. (1) 포화액상 선택: 누출물질이 운전온도에서 포화액상으로 존재할 수 있는 압력을 자동 설정함 (2) 온도/압력 선택: 사용자가 지정한 온도 및 압력에서 존재하는 물질의 상을 자동설정. 운전온도 및 운전압력을 입력한 후 적용버튼을 클릭하면 물질의 상을 바로 확인할 수 있음. 3. 물질이 저장되어 있는 양을 설정하는 부분으로 액상인 경우에만 설정할 수 있으며, 기상인 경우, 비활성화된다. 저장질량, 저장액위, 부피비(%)의 세 가지 중 하나를 선택하여 설정할 수 있다. 4. 방유제를 설정할 수 있다. 5. 지표면의 형태를 설정할 수 있다. 풀증발에 대한 계산을 위해 입력하는 인자이다. 6. 누출공간의 실내여부 확인

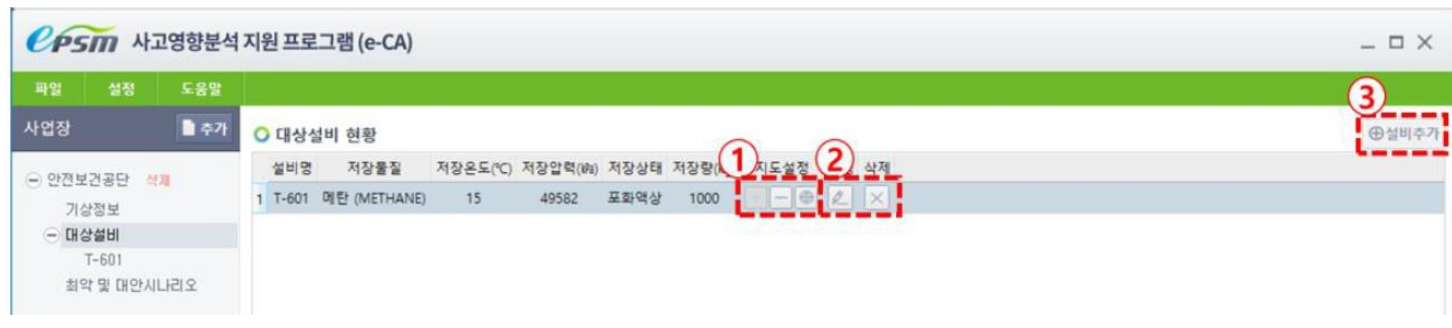

대상설비 기본정보 (위치정보)

1.  등록된 설비의 위치정보를 설정할 수 있다.  -  ‘+’ 버튼을 클릭하여 사업장 Layout에 표시할 수 있다. -  ‘-’ 버튼을 클릭하여 사업장 Layout에 표시된 설비를 삭제할 수 있다. -  ‘0’ 버튼을 클릭하여 해당위치를 확대할 수 있다.(이미지맵에도 동일하게 표시할 수 있다.) 2.  수정버튼을 클릭하여 해당설비정보를 수정할 수 있으며 삭제버튼을 클릭하여사업장의 대상설비를 삭제할 수 있다. 3.  설비추가 버튼을 클릭하여 사업장의 신규대상설비를 추가할 수 있다.



Reference : KOSHA 사고영향분석(CA) Tool 설명서
