e-CA 운용(시나리오 결과)

KOSHA에서 개발한 e-CA 프로그램을 사용하여 정량적 위험성평가(피해예측)를 실시하하는데 금번 e-CA 운용에 있어 시나리오 결과에 대해 공유하고자 한다.







e-CA 운용(시나리오 결과)

시나리오 목록

사업장 기본정보, 기상정보, 대상설비 현황 입력 후에 각각의 시나리오에 대해  e-CA를 구동하면 다음과 같은 시나리오 목록으로 정리된다.

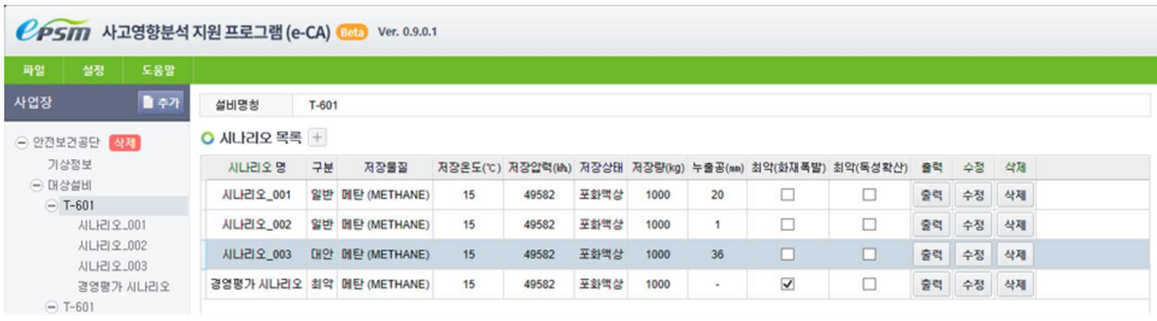

<그림 1> 시나리오 목록





시나리오 결과

- 목록에 생성된 시나리오를 더블 클릭하면, 하단에 결과가 표출된다.

시나리오 결과 – 누출 사례	입력 내용
	1. 누출정보에서 시나리오 설정 시 입력하였던 값이 기본으로 입력되어 있다. - 비교를 위해 다른 값을 입력하여 결과를 확인하고자 할 때는 ‘재계산’ 버튼을 클릭하여 확인할 수 있다. 재계산 버튼을 클릭하여도 시나리오 설정 값은 변하지 않는다.   2. 초기누출률, 적용누출률, 총누출량, 풀증발율의 값을 확인 할 수 있다. - 적용누출률은 상단의 재계산을 통해 출력되는 값이다.





<그림 2> 누출정보 결과 예시





피해거리산정 결과

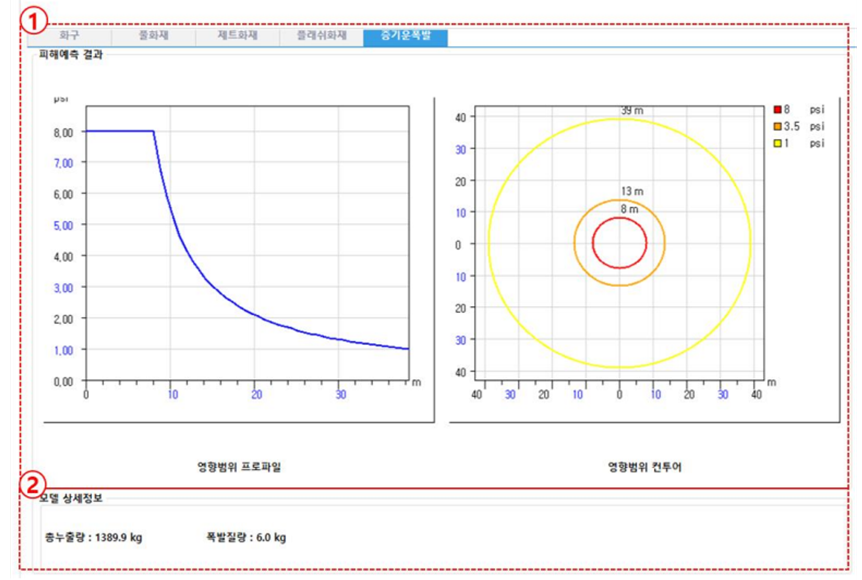

피해예측 결과(증기운폭발 예)	결과 내용
	1. 피해예측 결과를 나타내는 화면으로 각 화재, 폭발, 확산 모델을 볼 수 있는 탭이 상단에 존재한다. - 화구, 풀화재, 제트화재는 뷰팩터를 통하여 해당 위치에서 복사열을 그래프로 나타내며, 폭발의 경우 과압을, 확산의 경우 농도를 나타낸다.   2. 각 모델의 결과물이 모델 상세정보에 출력된다.





피해예측 결과(GIS & 이미지맵)

피해 예측 결과에 대하여 GIS 및 이미지맵에 표시된다.

<그림 3> 시나리오 결과 – 피해예측 결과(GIS & 이미지맵)



Reference : KOSHA 사고영향분석(CA) Tool 설명서
