국소배기장치 육안 평가

하기 내용은 KOSHA에서 발간한 국소배기장치 성능평가 & 후드 설계 표준가이드 내용 중 육안으로 확인하여 국소배기장치 성능을 개괄적으로 평가하는 자료를 공유하고자 한다.







국소배기장치 육안 평가

국소배기장치의 설치·사용상태, 공기누설이나 막힘유무, 노후정도 등을 육안으로 확인하여 국소배기장치 성능을 개괄적으로 평가한다.





평가 요소

국소배기장치 성능에 영향을 줄 수 있는 구성요소별 주요 사항 중 육안으로 평가하는 내용은 다음과 같다.

<표 1> 구성요소별 주요 육안 평가사항





후드 외관 및 설치상태

- 흡입 성능을 저하시킬 수 있는 후드표면의 마모, 부식, 찌그러짐, 변형, 파손, 도장 등 외관의 상태 등을 확인한다.

- 후드가 발산원에 가능한 가까이 위치하고 있는 지 확인한다.
- 후드 형태는 해당 작업에 지장을 주지 않고 유해물질을 흡인하기에 적절한 형식과 크기, 위치를 갖추고 있어야 하며, 근로자의 호흡위치가 발산원과 후드 사이에 위치하지 않도록 해야 한다.
- 후드 개구면 바로 앞에 물건이 놓여져 있거나, 기 둥, 벽 등의 구조물로 인해 흡인기류가 방해받고 있는 지를 확인한다.

- 방해기류 유발요인(창문, 선풍기, 이동용 기계류 등) 영향여부를 확인한다.





덕트 및 배기구

• 외관

- 덕트 압력손실 증가를 일으킬 수 있는 덕트의 파손, 변형 등을 확인하여야 하며, 파손부분 등에서의 공기 유입 또는 누출이 없고, 이상음 또는 이상진동이 없는지 확인하여야 한다.
- 플레시블(flexible) 덕트의 경우, 심한 굴곡, 꼬임 등이 있는지 확인하여야 한다
• 접속부
-  플랜지의 결합볼트, 너트, 패킹의 손상여부를 확인한다.
-  공기의 유입이나 누출 및 소음발생 여부를 확인한다.
• 댐퍼
-  개방상태 및 손상 여부를 확인한다.
-  개폐방향 및 조절 위치(최초 설치시 설정 위치 등)의 적정성을 확인한다.
• 배기구(굴뚝)
-  배기구 배출 공기의 작업장 재유입 여부를 확인한다.

-  배기구로의 빗물 유입여부 및 설치 위치, 구조를 확인한다.





• 재질
-  발생되는 유해인자에 따라 적절한 재질로 설치되었는지 확인한다.

  * 많이 사용되는 재질은 주철관, 아연도금 강판 등
-  부식성 물질의 경우는 아래의 표를 참고하여 재질의 적정성을 확인한다.

<표 2> 물질별 재질 부식성





공기정화장치

• 외관

-  처리성능에 영향을 줄 수 있는 외면의 파손, 변형, 부식 등의 유무를 확인한다.
-  모터, 펌프 등 부속장치의 정상작동 및 이상음 발생여부를 확인한다.
• 차압
-  마노메타(manometer) 등을 활용하여 여과재 전·후단의 압력을 측정하여 여과재의 막힘유무 등 정상성능 유지를 위한 차압의 적정성을 확인한다.
  * 공기정화장치 설계차압의 80 ~ 140% 내 유지 권고
• 접속부
-  접속부의 볼트, 너트, 패킹 등의 이완·파손과 공기의 유입 또는 유출 유무를 확인한다.
• 형식
-  유해물질 발생형태에 따라 적절한 공기정화장치가 설치되어 있는지 확인한다.

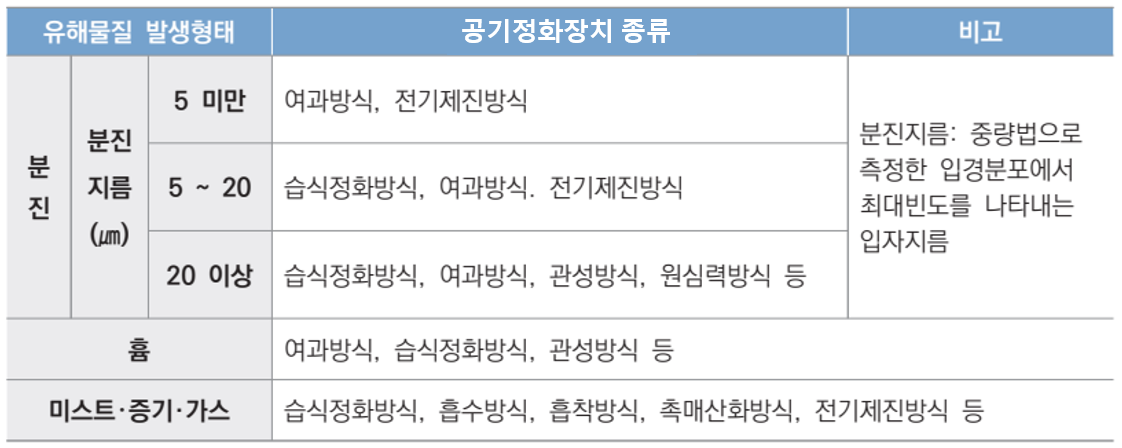

<표 3> 유해물질 발생형태별 공기정화장치 종류





배풍기

• 외관

-  배풍기 또는 모터의 기능을 저하시키는 파손, 부식, 기타 손상 유무를 확인한다.
-  배풍기 케이싱(Casing), 임펠러(Impeller), 모터 등에서의 이상음 또는 이상진동 유무를 확인한다.
-  각종 구동장치, 제어반(Control Panel) 등의 정상작동 유무를 확인한다.
• 벨트
-  벨트의 파손, 탈락 및 풀리의 손상 등을 확인한다.
- 벨트의 심한처짐(굴곡)과 떨림 발생을 확인한다.
  * 정상적으로는 V벨트 접촉간거리의 중심을 손으로 눌렀을 때 휘는 양 X가 ℓ의 0.01 ~0.02배이면 양호함

<그림 1> 벨트의 처짐(굴곡) 확인방법

• 연결부
-  연결부(캔버스)의 파손, 부식, 과도한 수축 또는 팽창 등을 확인한다.
-  배풍기 및 덕트 연결부위 등에서 공기의 유입 또는 누출 여부를 확인한다.



Reference : KOSHA 국소배기장치 성능평가 & 후드 설계 표준가이드
