전환 밸브(Spool Valve)의 개요 및 작동 원리

전환 밸브(Spool Valve)는 유압 또는 공압 시스템에서 유체의 흐름 방향을 제어하거나 차단하기 위해 사용하는 방향 제어 밸브(Directional control valve)의 일종이다. 밸브 본체(Body) 내부에서 원통형의 스풀(Spool)이 직선 운동을 하며 유로(Passage)를 개폐한다.







전환 밸브(Spool Valve)의 개요 및 작동 원리

Spool Valve  주요 구조 및 구성 요소

스풀 밸브는 크게 밸브 몸체와 내부에서 움직이는 스풀로 구성한다.

• 밸브 하우징 (Valve Housing): 밸브의 외부 몸체이며, 유입 채널(Input channel)과 유출 채널(Output channel)이 형성되어 있다.
• 밸브 스풀 (Valve Spool): 하우징 내부에서 축 방향(Axial direction)으로만 이동하며, 유로의 개도율을 결정하는 핵심 가동 부품으로서, 랜드(Land)라고 불리는 직경이 큰 부분과 그루브(Groove)라고 불리는 직경이 작은 부분으로 구성된 금속 축이다.
• 랜드(Land): 밸브 몸체의 내벽과 밀착하여 유체의 흐름을 차단하는 역할을 수행한다.
• 그루브(Groove): 유체가 흐를 수 있는 통로 역할을 수행한다.
• 포트(Port): 유체가 유입되거나 유출되는 통로이다. 일반적으로 Pₚ(Supply), Aₚ/Bₚ(Working), Tᵣ(Return) 등으로 구분한다.

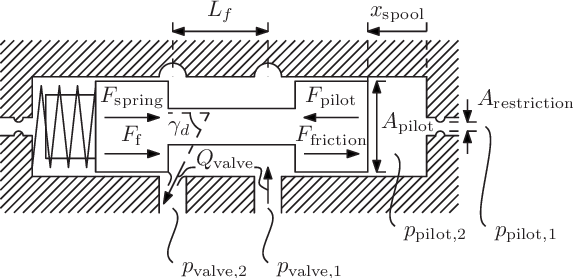

<그림 1> Schematic overview of the cross-section of a spool valve

(그림 출처: https://www.researchgate.net/profile/Francis-Van-Der-Sluis/publication)





Spool Valve  작동 원리

스풀이 밸브 몸체 내에서 좌우 또는 상하로 이동함에 따라 포트 간의 연결 상태가 변화한다.

• 중립 위치 (Neutral Position): 스풀이 중앙에 위치하여 모든 포트가 차단되거나 특정 경로로 유체가 순환하는 상태를 유지한다.
• 전환 상태 (Shifted State): 외부 신호(수동, 전기, 유압 등)에 의해 스풀이 이동하면, 랜드가 특정 포트를 막고 그루브가 다른 포트들을 연결하여 유체의 방향을 전환한다.



<그림 2> Schematic overview of the situations of a spool valve

(그림 출처: https://www.researchgate.net/profile/Francis-Van-Der-Sluis/publication)





전환 밸브(Spool Valve)의 포트 및 위치에 따른 분류

전환 밸브는 유로의 수인 포트(Port)와 스풀이 머무르는 상태인 위치(Position)의 조합에 따라 다양한 형식으로 분류한다. 이는 공정 내 유체의 흐름 방향을 결정하는 핵심적인 기준이 된다.

1. 포트(Port) 수에 따른 분류

포트는 유체가 유입되거나 유출되는 연결구를 의미하며, 일반적으로 다음과 같이 구분한다.

• 2-Way (2포트): 유입구(Pₚ)와 유출구(Aₚ) 두 개의 포트를 가지며, 단순히 흐름을 열거나 차단하는 온/오프(On/Off) 기능을 수행한다.
• 3-Way (3포트): 유입구(Pₚ), 작업구(Aₚ), 배출구(Rᵣ/Tᵣ) 세 개의 포트를 가진다. 단동 실린더(Single acting cylinder)의 제어에 주로 사용한다.
• 4-Way (4포트): 유입구(Pₚ), 작업구 2개(Aₚ, Bₚ), 배출구(Rᵣ/Tᵣ) 총 네 개의 포트를 가진다. 복동 실린더(Double acting cylinder)의 전진과 후진을 제어하는 데 필수적이다.



2. 위치(Position) 수에 따른 분류

위치는 밸브 내부 스풀이 이동하여 정지할 수 있는 상태의 개수를 의미한다.

• 2-Position (2위치): 스풀이 두 지점 사이를 이동하며 흐름의 방향을 바꾼다. (예: 전진 또는 후진)
• 3-Position (3위치): 양 끝단의 작동 위치 외에 중앙의 중립 위치(Neutral position)를 포함한다. 중립 상태에서 유체를 차단하거나 펌프로 환원시키는 등 안전 및 제어 기능을 추가할 수 있다.

3. 주요 형식별 작동 특성

형식 표기	주요 용도 및 특성	비고
2포트 2위치 (2/2)	유로의 단순 개폐 (Shut-off)	정지/흐름
3포트 2위치 (3/2)	단동 실린더의 구동 및 배기	충전/배기
4포트 2위치 (4/2)	복동 실린더의 방향 전환	방향 전환 전용
4포트 3위치 (4/3)	복동 실린더의 방향 전환 및 정지	중립 위치 존재





주요 특징 및 장단점

구분	내용
장점	구조가 비교적 단순하며, 하나의 스풀로 여러 유로를 동시에 제어할 수 있다. 조작에 필요한 힘이 유압의 영향을 적게 받아 정밀한 제어가 가능하다.
단점	랜드와 몸체 사이의 미세한 간극(Clearance)으로 인해 유체의 내부 누설(Internal leakage)이 발생할 수 있다. 고압 시스템에서는 실링 성능 유지가 중요하다.
