자동 재순환 밸브(ARV) 내부 구조와 작동 원리

자동 재순환 밸브(Automatic Recirculation Valve, ARV)의 내부 구조와 작동 원리, 설계 및 설치 시 기준을 공유하고자 한다.







자동 재순환 밸브(ARV) 내부 구조와 작동 원리

ARV의 주요 구성 요소 및 기능

ARV는 하나의 밸브 본체 내에 다음과 같은 세 가지 핵심 기능을 통합하고 있다.

1. 유량 감지부 (Flow Sensing Check Valve)

• 밸브 내부의 메인 체크 디스크(Main Check Disc)가 공정 라인으로 흐르는 유량에 따라 상하로 움직인다.
• 유량이 많아지면 디스크가 상승하고, 유량이 줄어들면 스프링 힘에 의해 하강한다.

2. 바이패스 제어부 (Bypass Control Trim)

• 메인 디스크의 움직임은 레버나 샤프트를 통해 바이패스 트림과 연결되어 있다.
• 메인 유량이 감소하여 디스크가 특정 위치 이하로 내려가면, 바이패스 포트(Bypass Port)가 개방되어 최소 유량을 흡입측으로 되돌린다.

3. 감압 및 소음 방지부 (Pressure Reduction Stage)

• 바이패스되는 유체는 매우 높은 압력을 가지고 있으므로, 밸브 내부의 다단 트림(Multi-stage Trim)을 통해 압력을 단계적으로 낮추어 캐비테이션(Cavitation)과 소음을 방지한다.





작동 상황별 상태

1. 정상 운전 (Normal Flow):

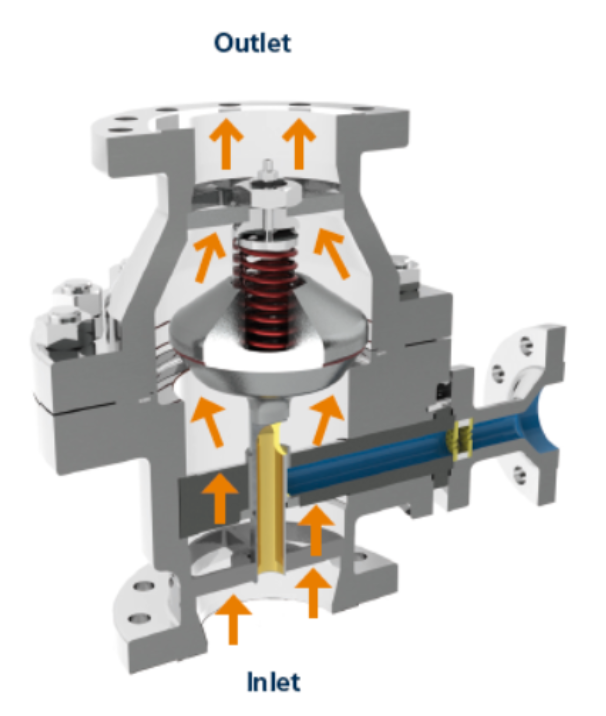

• 공정 유량이 충분하여 메인 디스크가 완전히 상승한 상태이다. 이때 바이패스 포트는 완전히 닫혀 에너지 손실이 발생하지 않는다.

2. 저유량 운전 (Low Flow):

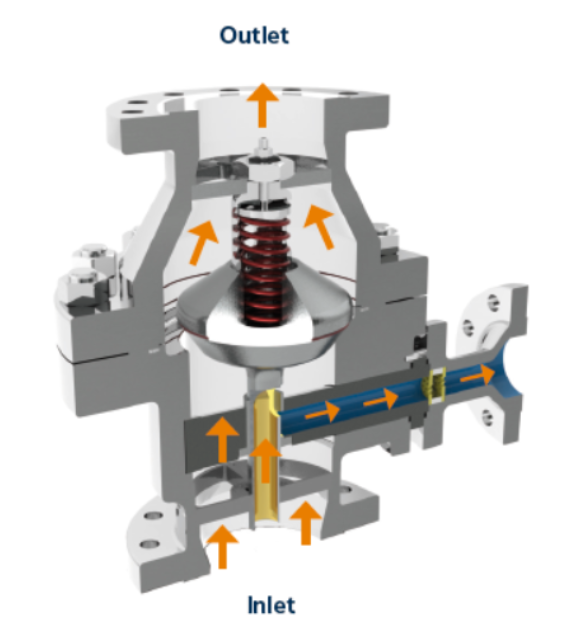

• 공정 유량이 감소하여 메인 디스크가 중간 위치로 내려오면 바이패스 포트가 서서히 열리기 시작한다.

3. 차단 운전 (Minimum Flow Only):

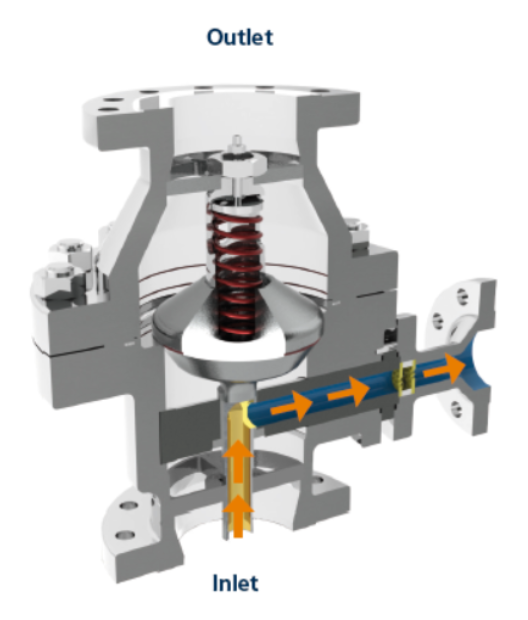

• 토출측 밸브가 완전히 닫히면 메인 디스크가 최하단에 위치하며, 바이패스 포트는 최대 개도로 열려 MCSF(최소 연속 안정 유량)를 전량 순환시킨다.



정상 운전	저유량 운전	차단 운전

<그림 1> 작동 상황별 상태(그림 출처: https://m.blog.naver.com/proteccon/221730995858)







설계 및 설치 시 고려 사항

1. 설치 방향 및 배관 구성

ARV는 내부 디스크의 자중과 스프링 장력을 이용하여 유량을 감지하므로 설치 자세가 매우 중요하다.

• 수직 설치 원칙: 대부분의 ARV는 유체가 아래에서 위로 흐르는 **수직 배관(Vertical Line)**에 설치하도록 설계된다. 수평 배관에 설치할 경우 디스크의 마찰이나 불균형 하중으로 인해 오작동할 수 있으므로, 반드시 수평 설치용 모델인지 확인한다.
• 직관부 확보: 밸브 전단에 소용돌이(Turbulence)가 발생하면 유량 감지가 부정확해진다. 일반적으로 밸브 전단에 5D ~ 10D (D: 배관 직경) 이상의 직관부를 유지한다.
• 체크 밸브 기능: ARV는 자체적으로 체크 밸브 기능을 수행하므로 펌프 토출측에 별도의 체크 밸브를 중복 설치할 필요가 없다.



2. 바이패스(Bypass) 라인 설계

바이패스되는 유체는 고압에서 저압으로 급격히 떨어지며 열을 동반하므로 환수 경로 설계가 중요하다.

• 환수 지점 (Return Point): 바이패스 배관은 반드시 흡입 탱크(Suction Tank) 또는 탈기기(Deaerator)로 연결한다. 펌프 흡입 배관으로 직접 연결하면 순환 유체의 온도 상승으로 인해 펌프 입구에서 캐비테이션이 발생할 수 있다.
• 배관 지지 (Piping Support): 바이패스 유동 시 발생하는 고속 유체와 압력 변화로 인해 진동이 발생하기 쉽다. 따라서 바이패스 라인에는 충분한 배관 서포트와 방진 대책을 수립한다.
• 배관 등급 (Piping Class): ARV 본체부터 바이패스 라인의 첫 번째 차단 밸브까지는 펌프 토출 압력을 견딜 수 있도록 고압 배관 등급을 적용한다.





3. 유체 특성 및 환경 고려

• 청정도 (Cleanliness): ARV 내부에는 정교한 가동 부품과 다단 트림(Trim)이 포함되어 있다. 유체 내에 고형물이나 이물질이 포함된 경우 트림이 고착되거나 침식될 수 있으므로, 펌프 흡입측에 스트레이너(Strainer) 설치를 검토한다.
• 온도 상승 검토: 연속적인 재순환 운전 시 시스템 전체의 유체 온도가 상승할 수 있다. 냉각 용량이 부족한 경우 바이패스 라인에 별도의 열교환기(Cooler)를 설치한다.
• 소음 및 진동: 차압(ΔP)이 매우 큰 경우 바이패스 시 소음이 발생한다. 필요시 다단 감압 트림(Multi-stage Trim)을 채택하여 소음을 85 dB(A) 이하로 관리한다.



4. 시운전 및 유지보수

• 초기 플러싱 (Flushing): 배관 설치 후 남은 용접 슬래그나 이물질이 ARV 시트(Seat)를 손상시키지 않도록, 시운전 전에는 반드시 임시 바이패스 배관을 통해 플러싱을 완료한다.
• 수동 차단 밸브: 유지보수를 위해 ARV 전후단 및 바이패스 라인에 수동 차단 밸브(Isolation Valve)를 설치한다.
• 에어 벤트 (Air Vent): 시스템 내에 공기가 차 있으면 유량 감지가 불안정해지므로, 배관 상부의 적절한 위치에 에어 벤트 밸브를 배치한다.

<표 1> 설치 체크리스트

항목	고려 사항	비고
설치 자세	수직 상향 유동 방향 준수	수평 설치 시 별도 모델 확인
직관부	전단 5D ~ 10D 확보	유량 감지 정확도 향상
바이패스 경로	흡입 탱크로 환수 원칙	온도 상승 및 캐비테이션 방지
재질	하드 페이싱(Stellite) 트림	고속 유동 침식 방지
