용접강관(Welded Steel Pipe) 종류별 특징

강관(Steel Pipe & Tube)은 단면의 형상이 원형(또는 각형)으로 내부가 비어 있는 형태의 제품을 말한다.







용접강관(Welded Steel Pipe) 종류별 특징

강관은 제조방법에 따라 용접(welded)강관과 무계목(seamless)강관으로 구분되며, 용접강관은 다시 전기용접강관(ERW), 아크용접강관(SAW), 단접강관 등의 제품으로 구성되어 있다.

또한 용접강관은 소재에 따라 탄소강 강관, 스텡인리스 강관, 아연도금 강관으로 분류할 수 있다.



* 탄소강관은 철과 탄소를 혼합하여 만든 일종의 강관이다. 탄소는 탄소강의 주요 합금 원소이며 강철 중량의 최대 2.1%를 차지한다.





강관의 종류와 용도

강관제품은 배관용, 열전덜용, 구조용, 에너지용(API강관, 유정관, 송유관) 등 다양한 용도로 활용되고 있다.
강관의 종류를 분류하려면 용도별，제조방법별, 재질별 등의 방법이 있는데 KS강관규격을 용도별로 분류하면 다음 표 1과 같다.

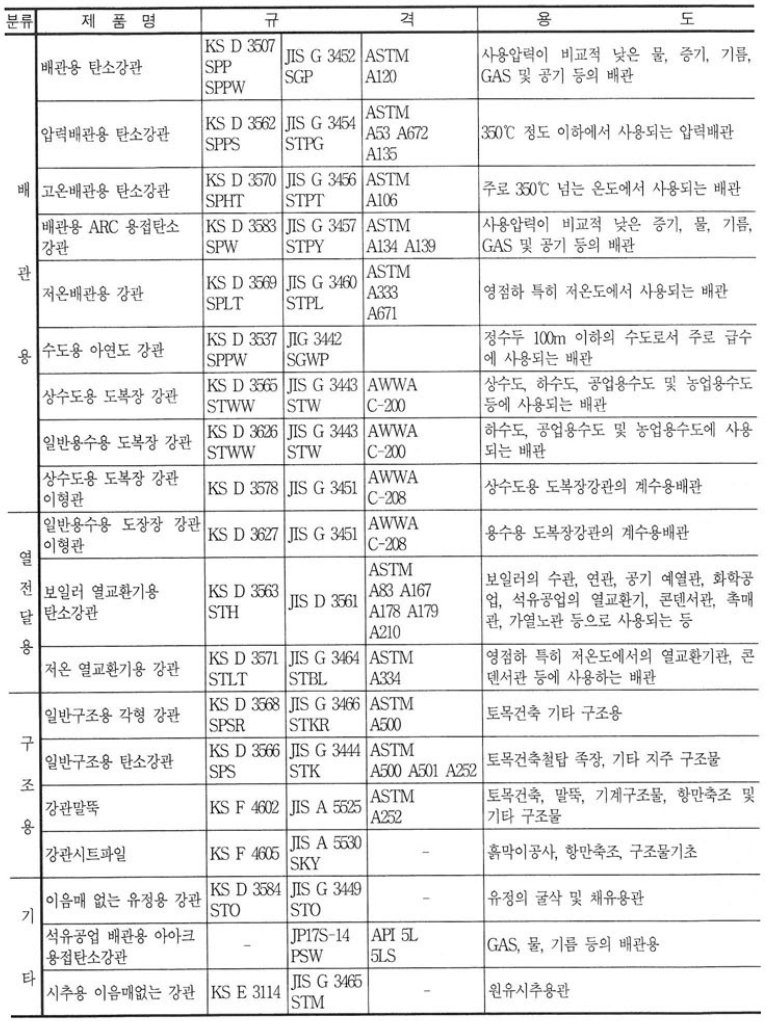

<표 1> 강관의 종류와 용도







용접강관 종류별 특징 (Welded Steel Pipe)

1. 배관용 강관 (SPP; Carbon steel pipes for ordinary piping)

배관용 강관은 우리 생활 속에서 물, 가스, 유체 등을 안전하게 운반하는 데 필수적인 역할을 한다.

산업 현장, 건축물, 플랜트 등 다양한 곳에서 사용되며, 그 종류와 특징에 따라 적용되는 분야가 달라 적정한 강관을 적용하는 것이 필요하다.

1) 일반 배관용 강관 (SPP; Carbon steel pipes for ordinary piping)

배관용 탄소강관은 비교적 사용 압력이 낮은 조건의 유체(물, 기름, 가스, 공기 등) 이송관에 사용된다. 일반용 탄소강관(SPP)에 1차 방청한 관을 흑관, 1㎡당 400g 이상 아연(Zn)을 도금한 관을 백관이라 한다.

2) 압력 배관용 탄소강관 (SPPS; Carbon steel pipes for pressure service)

SPPS는 350℃ 이하 온도에서 압력 배관에 쓰이는 탄소강관이다. 사용 압력은 9.8N/m㎡ 이하의 물, 증기, 가스 등의 압력 유체 수송관으로 사용된다. 관 제조는 이음매 없는 방식 또는 전기저항 용접으로 제조한다.

3) 고압 배관용 탄소강관 (SPPH; Carbon steel pipes for high pressure service)

SPPH는 350℃ 이하 온도, 9.8N/m㎡ 이상의 높은 압력 배관으로 사용되며, 화학공업의 고압 배관 등 고압 유체 수송관에 사용한다. 관 제조 방식은 킬드강으로 이음매 없는 방식으로 제조한다.

4) 고온 배관용 탄소강관 (SPHT; Carbon steel pipes for high temperature service)

SPHT는 주로 350℃를 초과하는 조건에서 사용하는 관으로 보일러, 증기관, 석유 정제용 등 고온 유체 수송관에 사용된다.

5) 수도 아연 도금 강관 (SPPW; Galvanized steel popes for water service)

SPPW는 배관용 탄소강관의 흑관에 안연도금을 한 관으로 정수두 100m 이하의 수도관 등에 사용한다.



<표 2> 일부 Utility 유체에 대한 배관재료 등급표

유체	설계		플랜지 등급	재질	부식 허용치	비고
	압력	온도
청수	10㎏/㎠	60℃	10 K	SPPW	1.0	잡용수, 소포수
공기	10㎏/㎠	120℃	10 K	SPPW	1.0	계장용 공기, 포기용 공기, 세정용 공기
폐수 및 슬러지	10㎏/㎠	60℃	10 K	SPPW	-	소화슬러지, 상등수, 탈리액, 잉여슬러지, 반송 슬러지



6) 상수도용 도복장 강관 (STWW; Coated steel pipes for water works)

상수도용 도복장 강관은 일반적인 강관의 부식 방지 및 내구성 향상을 위해 다양한 종류의 도료나 코팅재를 입힌 것을 말한다. 즉, 강관에 아스팔트(A), 콜타르 에나멜(C), 타르 에폭시 수지도료(T), 액상 에폭시 수지도료(L), 폴리에틸렌 테리프(P), 폴리에틸렌(PE) 등을 도복장한 강관이다.





2. 열전달용 강관

열전달용 강관은 열에너지를 효율적으로 전달하는 데 사용되는 특수한 강관이다. 산업 현장에서 열교환기, 보일러, 난방 시스템 등 다양한 곳에서 활용된다.

1) 보일러 및 열교환기용 탄소강(STBH)

2) 보일러, 열교환기용 합금강 강관(STHA)

3) 저온 열교환기용 강관(STLT)



3. 구조용 강관

구조용 강관은 건축물, 토목 구조물 등 다양한 분야에서 주요 구조재로 사용되는 강관의 한 종류이다. 높은 강도와 내구성을 지니고 있어 건축물의 골조를 구성하거나, 다리, 탑 등 대형 구조물의 기둥이나 보로 활용된다.

1) 일반구조용 탄소 강관(STK)

2) 기계구조용 탄소 강관(STKM)

3) 기계구조용 합금강 강관(SCMTK)

4) 일반구조용 각형 강관(SPSR)





4. 주강관

주강관은 녹은 쇳물을 틀에 부어 굳혀 만든 강철 파이프이다. 다른 강관에 비해 뛰어난 강도와 내압성을 가지고 있어 고압, 고온 환경에서 사용되는 산업 설비, 배관 등에 주로 사용된다.

1) 고온·고압용 원심력 주강관(SCPH-CF)

2) 용접구조용 원심력 주강관 (SCW-CF)





5. 라이닝 강관 (Lining steel pipe)

라이닝 강관은 일반 강관의 내부 또는 외부에 다른 재료로 얇은 층을 입혀 만든 강관을 말한다. 이렇게 덧씌워진 층을 '라이닝'이라고 하며, 라이닝 재료의 종류에 따라 강관의 특성이 달라지게 된다.

1) 수도용 폴리에틸렌 분체 라이닝 강관 (PA, PB, PC, PD)

2) 경질 염화비닐 라이닝 강관 (SGP-V)
