Telltale Hole(알림 구멍)



사업장에서 각 종 화학설비의 노즐 PAD(보강판)에 설치되어 있는 Telltale Hole(알림 구멍)의 역할을 이해를 못하여 잘못 운용하고 있어 이를 공유하고자 한다.





Telltale Hole (알림 구멍)

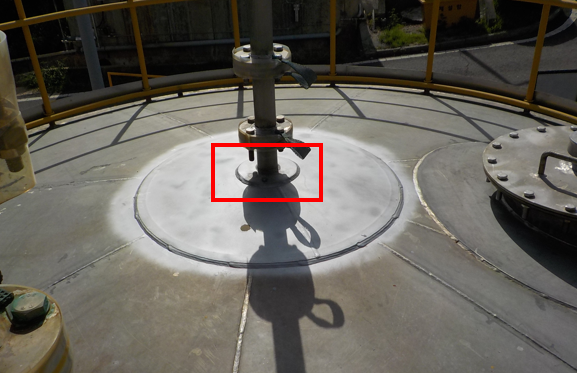

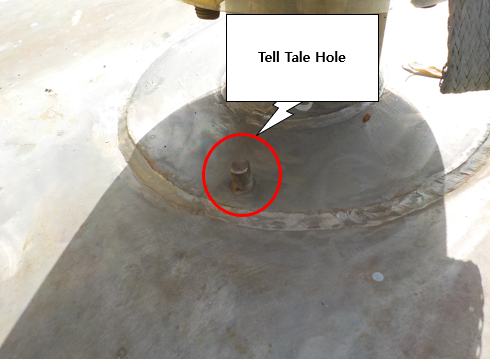

<그림 1> Tank의 Telltale Hole







Tell Tale Hole 용도



Nozzle Pad 용접 시  전둘레 용접을 하게되면, 용접시의 가스가 빠져나갈 구멍을 남겨두거나, Hole을 만드는데, 이 구멍을 "Telltale hole"이라 일컫는다.



- ASME의 압력 용기 Category 중 D Joint (Nozzle Neck to Shell)용접부는 높은 잔류 응력과 수소 등의 문제로 운전 중 부식에 취약하다.

이 취약점을 보강하기 위해 Nozzle Opening 주변에 PAD를 설치하게 되는데 이 때 이곳은 PAD 설치를 위해 PAD 둘레를 용접하게 된다. Nozzle 설치 및 PAD 설치를 위해 2번의 용접을 하게 되고 또한 좁은 공간으로 인해 용접성 또한 매우 불리한 조건이 되게 된다.



- PAD가 부착되어 PAD의 모든 둘레를 용접할 경우 두 PAD와 Shell 사이에 용접에 의한 가스 및 기타 이유로 공기가 들어갈 수 있다. 용접가스가 leak되어 외부로 노출되지 못하고 PAD 내부에 갖혀 있다면 일정 수준이상의 온도나 환경 등에서 폭발, 파열 및 균열 등이 발생한다. 만약 운전온도가 올라가게 되면 이곳의 압력은 더욱 높아지게 되어 그 부위의 모재와 용접부에 파손을 야기할 수 있다..



- 이러한 위험을 해소하기 위해 PAD 내부에 있는 공기를 빼주기 위해 PAD에 직경 10mm 이하의 Telltale Hole을 설치하게 되는 것이다.





Telltale Hole 관련 규격



Telltale hole 용접, 제조관련 CODE 는 2가지가 있으며 관련 내용을 살펴보면 다음과 같다.



- ASME B31.3 Code 328.5.4 항 (g) 에서는 보강 패드, Saddle, Branch의 용접부에는 용접 및 열처리 시 발생하는 Gas를 배출하기 위한 Vent Hole을 추가해야 한다고 기술하고 있다.

* ASME B31.3에서는 구체적으로 설명하고 있지 않습니다.



- ASME VIII Div.1 UW-15 (d) 항에서는 보강 판이나 Saddle 의 바깥쪽에 최소 NPS 1/4 tap 의 Telltale 홀을 설치해야 하며 Tap 부분에 Plug 를 사용해서 밀봉해야 장치류가 운전 기간중에 밀봉상태를 유지해야 한다고 기술하고 있다.

** UW-15 에서는 조금더 구체적으로 Telltale 사이즈의 규격 및 후처리에 대한 내용을 기술하고 있습니다.

두 가지 관련 규격에서는 왜 Telltale hole을 설치해야 한다고만 기술하고 있으나 왜 반영해야 하는지에 대한 내용은 찾아 볼 수 없다.

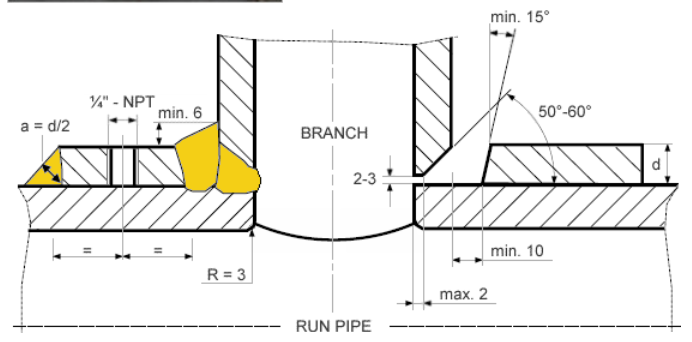

<그림 2> Telltale Hole 설계





주요 내용

- Telltale Hole은 용접 시 발생하는 잔류 가스가 용접구간 내부에 축적되는 것을 방지하기 위함이다.



 - Telltale Hole 은 열교환기, 압력 용기, 배관의 보강 PAD, Saddle, Branch 구간에서 자주 볼 수 있는 것으로 목적은 용접 시 잔류 가스가 밀폐된 공간에서 가압 되어 발생할 수 있는 부정적 영향을 제거하기 위한 것으로 최소 NPS 1/4 tap 을 사용해야 한다.



- Telltale hole 은 Lethal service의 압력용기에서는 사용하지 못한다.



- 또한 Telltale Hole은 용접 전에 사전 가공 후 용접이 완료되면 일정 시간이 지난 이후에는 Plug 처리를 해야 한다.







Reference : http://sadboxabc.blogspot.com/2020/03/telltale-hole.html
