부력에 의한 자연환기(연돌 효과)

IEC 60079-10-1 조항 C.5.3의 부력에 의한 환기(Buoyancy induced ventilation) 내용인 부력 환기(연돌 효과)의 최종 연산 공식과 구동 메커니즘을 공유하고자 한다.







부력에 의한 자연환기(연돌 효과)

부력 환기의 물리적 구동 거동 메커니즘

부력에 의한 자연환기는 주로 건물 내외부의 온도 차이로 인해 발생하는 '연돌 효과(Stack Effect)'에 의해 달성된다.

• 밀도 차이와 압력 구배: 실내 온도(Ti)가 외기 온도(To)보다 높으면 실내 공기의 밀도가 낮아진다. 이로 인해 건물 내외부의 수직 압력 구배가 달라지며 밀도 차이에 의한 압력 구동력이 발생한다.
• 기류의 이동 경로: 밀도가 높고 차가운 외부 공기는 상대적으로 압력이 낮은 건물의 하부 개구부(A1)를 통해 밀고 들어온다. 밀도가 낮고 따뜻해진 내부 공기는 상부 개구부(A2)를 통해 외부로 밀려 나간다.
• 외기 온도의 영향력: 외부 대기 온도(To)가 낮을수록 분자의 온도 차이(ΔT)가 커지므로 환기 유량은 증가한다. 반대로 하절기에 외기 온도가 실내 온도보다 높아지면 기류가 거꾸로 흐르는 역류 현상이 발생하므로, 계산서 작성 시에는 '최악의 하절기 최고 외기 온도'를 기준으로 안전율을 확보해야 한다.





기상 조건에 따른 환기 효율성의 변동 (Temperature Dependency)

부력 환기는 기계적 동력이 없으므로 외부의 기온 조건에 따라 환기 유량이 극심하게 변동한다.

• 동절기(낮은 외기 온도): 건물 내외부의 온도 차이가 커질수록 체적 환기 유량은 증가한다. 따라서 외부 대기 온도가 낮을 때 부력 환기는 가장 효과적으로 작동한다.
• 하절기(높은 외기 온도): 외부 대기 온도가 상승하여 건물 내부 온도와 비슷해지면 부력 환기 효율은 극도로 떨어진다. 만약 한여름에 외부 온도가 실내 온도보다 더 높아지면 공기의 흐름이 완전히 반대로 뒤집히는 역연돌 효과(Flow reversal)가 발생한다.
• 가정 조건: 건물의 내부 온도는 공정 장비의 발열, 인위적인 난방, 또는 자연적인 원인에 의해 유지된다. 폭발위험지역 계산서 적용을 위해 건물 내부의 공기가 완전히 혼합(Fully mixed)되어 내외부 온도가 각각 일정하게 유지된다는 전제를 적용한다.





부력에 의한 자연환기량 계산

부력에 의해 밀폐 공간으로 유입되는 순수 초당 체적 환기량(Qb)은 다음 공식에 의해 결정된다.

Qb = Cd * Ae * (4 * g * ΔT * H / (Ti + To))^0.5

• Qb: 부력에 의한 신선한 공기의 체적 환기 유량 (㎥/s)
• Cd: 개구부 유출 계수 (무차원수, 일반 루버 및 창문은 0.6 적용)
• Ae: 상하 개구부의 합성 유효 등가 면적 (m2)
• g: 중력 가속도 (9.81 m/s2)
• H: 하부 유입구 중심과 상부 유출구 중심 사이의 수직 높이 차이 (m)
• ΔT: 건물 내외부의 온도 차이 (K 또는 deg C, |Ti - To|)
• Ti + To: 건물 내부 온도와 외부 온도의 합 (K 또는 deg C)





계산식을 구성하는 주요 인자의 정량적 확정 기준

계산식의 정확성을 확보하기 위해서는 변수들을 규격에 맞춰 정량화해야 한다.

1. 부력 유효 등가 면적 (Ae)의 계산

바람에 의한 환기와 마찬가지로 높이가 다른 하부 개구부 면적(A1)과 상부 개구부 면적(A2)을 직렬 합성한다.

Ae = (A1 * A2) / ((A1^2 + A2^2)^0.5)



2. 온도 조건 (Ti, To)의 선정

• To (외기 온도): 부력 환기가 가장 불리해지는 최악의 하절기 최고 외기 온도를 기상 데이터에서 인용하여 대입한다.
• Ti (내부 온도): 내부 공정 장비의 방산 열량과 실내 체적, 환기 횟수를 연립하여 열수지 계산으로 도출된 평형 실내 온도를 대입한다.





Figure C.6 차트 인용 및 정량적 적용 한계 (Chart Application)

1. 차트의 기반:

부력에 의한 신선한 공기의 단위 유효 개구 면적당 특정 체적 유량은 수식 C.4에 기반하여 작성된 Figure C.6 차트를 통해 최종 산출한다.

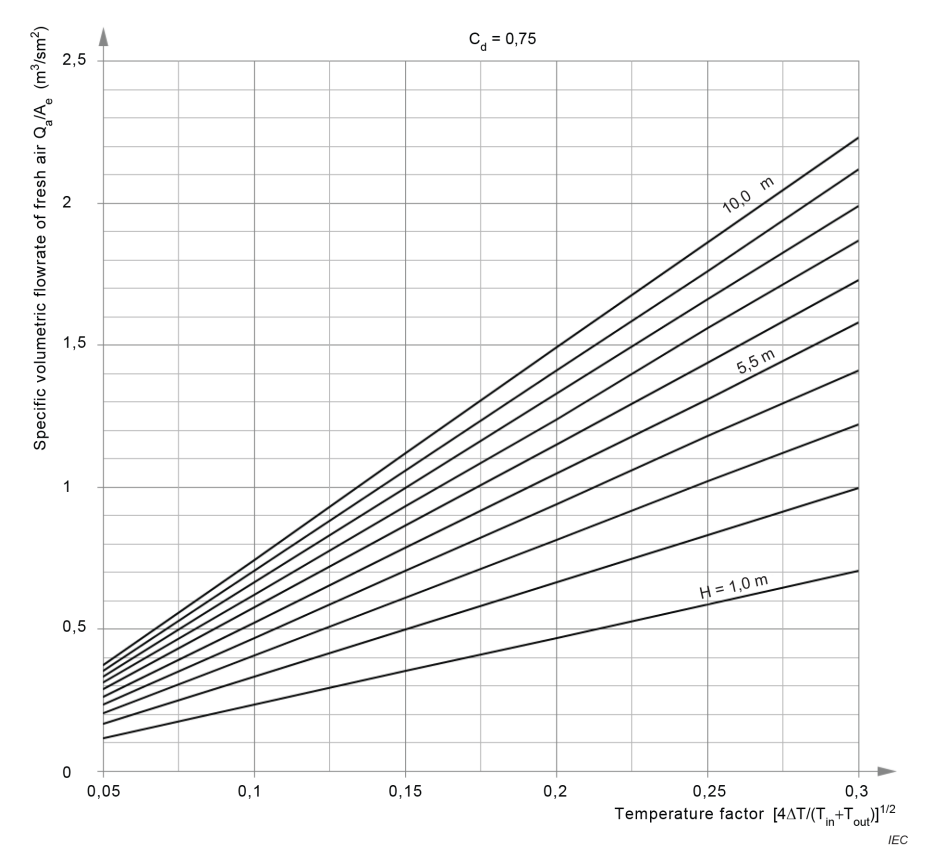

Figure C.6 – Specific volumetric flow rate of fresh air of equivalent effective opening area



2. C.5.2 조항과의 연계 제한:

원문은 "Therefore the limitations in the use of these calculations described in C.5.2 also apply"라고 명시한다. 즉, 앞서 다룬 바람에 의한 환기(C.5.2)와 마찬가지로 벽체 균열에 의한 단순 침기(Infiltration)가 아닌, 환기용으로 정식 설계된 개구부 면적(A1, A2 및 등가 면적 Ae)을 기준으로만 유량을 산정해야 한다는 설계 철학이 동일하게 강제된다.







위험지역 해석(Figure C.1 차트) 연계를 위한 최종 환기 속도(uz) 도출 절차

부력 환기 공식이나 Figure C.6 차트로부터 도출된 체적 환기량(Qb, ㎥/s)을 Figure C.1 차트에 적용하는 구조는 다음과 같다.

[단계 1] 부력 환기 원식 연산

Qb = Cd * Ae * (4 * g * ΔT * H / (Ti + To))^0.5 (단위: ㎥/s)

↓

[단계 2] 실내 주 단면적(Ac) 반영을 통한 평균 유속 변환

v = Qb / Ac (단위: m/s)

↓

[단계 3] 구조물 기류 방해(f)를 반영한 최종 겉보기 풍속 도출 (C.3.5 조항 준수)

uz = v / f (단위: m/s)

↓

[단계 4] 최종 uz 값을 Figure C.1 차트에 대입하여 고/중/저 희석 등급 판정







결론

결론적으로, 부력 환기는 높이 차이(H)와 온도 차이(ΔT)를 핵심 구동력으로 삼으며, 원식으로 구한 초당 유량을 방의 주 단면적(Ac)과 환기 비효율 계수(f)로 순차적으로 나누어 감쇄시킨 최종 겉보기 풍속(uz)을 Figure C.1 차트에 대입하는 것이 표준 규격을 충족하는 유일한 정량 경로이다.



최악의 시나리오 구축 기준: 현업 엔지니어가 부력 환기를 위험지역 계산서에 반영할 때, 외기 온도가 가장 높은 '최악의 하절기 외기 온도 조건'을 대입하여 가장 보수적으로 감소된 Qb와 uz를 도출해야 안전하다. 만약 이렇게 구한 환기 속도가 너무 낮아 공간 전체의 평형 배경 농도가 LEL의 25 %를 초과(Xb > 0.25 * LEL)하게 되면, 부력 환기의 유효성은 원천 상실되며 해당 공간은 저희석(Low dilution) 등급인 Zone 1 또는 Zone 0 지역으로 확정된다.
