고속 제트 누출의 자체 확산 개념

IEC 60079-10-1 부속서에 제시된 Figure C.2 – Self diffusion of an unimpeded high velocity jet release (방해받지 않는 고속 제트 누출의 자체 확산)는 고압 가스 누출 시 주변의 인위적인 환기 기류나 바람이 없더라도, 가스 자체의 강력한 운동 에너지(모멘텀)에 의해 어떻게 스스로 희석(자체 분산)되는지를 보여주는 유체역학적 핵심 도표이다.







고속 제트 누출의 자체 확산 개념

방해받지 않는 고속 제트 누출의 자체 확산은 고압 가스 누출 시 주변의 인위적인 환기 기류나 바람이 없더라도, 가스 자체의 강력한 운동 에너지(모멘텀)에 의해 스스로 희석(자체 분산)된다.

이를 보여주는 유체역학적 핵심 도표 Figure C.2는 다음과 같고, 이 도면이 내포하고 있는 공학적 개념과 핵심 요소들을 상세히 설명한다.

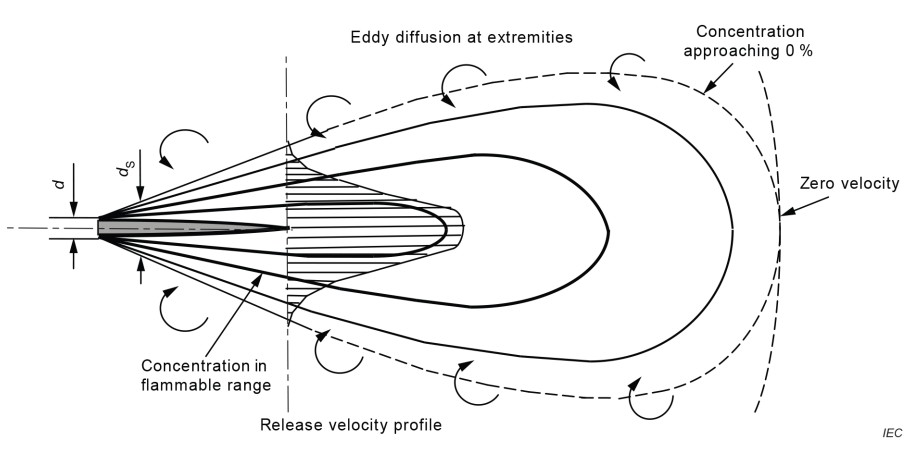

Figure C.2 – Self diffusion of an unimpeded high velocity jet release(출처: IEC)





물리적 메커니즘: 공기 동반 흡입 (Air Entrainment)

고속 제트 누출의 자체 확산을 지배하는 가장 중요한 물리 현상은 공기 동반 흡입(Air Entrainment)이다.

• 속도 차이에 의한 전단 응력: 누출구(Orifice)를 통해 고속(음속 또는 고아음속)으로 분출되는 가스 기류와 주변의 정체된 대기(공기) 사이에는 극심한 속도 차이가 발생한다.
• 난류 경계층 형성: 이 속도 차이로 인해 제트 유동의 가장자리 경계면에서 강력한 전단력과 함께 난류 와류(Turbulent Eddies)가 생성된다.
• 펌핑 효과: 이 와류들이 주변의 깨끗한 공기를 제트 내부로 강제로 끌어당겨 감아쥐는 펌핑 현상이 일어난다. 그 결과, 가스는 전방으로 나아가면서 주변 공기와 격렬하게 혼합되어 농도가 급격하게 감소한다. 도면에서 표현된 원뿔 형태로 퍼져나가는 유동이 바로 이 현상을 시각화한 것이다.





그림(Figure C.2)을 구성하는 핵심 구역 및 경계조건

도면은 제트의 발달 과정과 농도 변화에 따라 다음과 같은 구조적 특징을 보여준다.

• 누출원 및 초기 제트 코어 (Origin & Jet Core): 누출공 직후의 매우 좁은 구역으로, 가스의 유속이 가장 빠르고 가스 고유의 농도가 100%에 근접하는 지점이다. 이 구간에서는 공기 흡입이 아직 본격적으로 이루어지지 않아 위험성이 가장 높다.
• 원뿔형 분산 구역 (Dilution Cone): 거리가 멀어질수록 공기가 지속적으로 유입되어 제트의 단면적은 원뿔 모양으로 확대되고, 반대로 중심축의 가스 농도는 거리에 비례하여 급격히 감소한다.
• 방해받지 않는 조건 (Unimpeded Flow): 그림에서 가장 중요한 전제 조건이다. 제트 기류가 전방으로 나아가는 경로 상에 벽, 기둥, 대형 장비 등 모멘텀을 깨뜨릴 수 있는 구조물(Impingement)이 전혀 없음을 의미한다. 구조물 충돌이 없어야만 이 원뿔형 자체 희석 메커니즘이 이론대로 완벽히 작동한다.





폭발위험지역 구분 설계(Hazardous Area Classification) 시 시사점

플랜트 엔지니어가 위험지역 구분 계산서를 작성할 때 이 그림의 개념을 적용하는 기준은 다음과 같다.

• 제트 분산 공식의 정당성 확보: IEC 60079-10-1에서 제공하는 제트 축 방향 농도 감소 공식은 전적으로 이 Figure C.2의 '방해받지 않는 유동'을 기반으로 설계되었다. 따라서 개방된 실외 환경이거나 주변 공간이 충분히 넓은 실내(Large Building)인 경우, 제트의 강력한 자체 희석력을 인정받아 동일한 누출량 조건에서도 위험지역 반경(위험 거리)을 정량적으로 짧고 콤팩트하게 도출할 수 있다.
• 주변 환기 속도(V)와의 독립성: 이 구역 내부의 초기 유동은 가스 자체의 에너지(모멘텀)가 완전히 지배하므로, 실내의 평균 환기 풍속이나 외부의 약한 바람은 제트 중심부의 희석 농도에 영향을 주지 못한다. 즉, 환기 속도가 낮아도 제트 자체의 힘으로 초기 위험 농도 이하로 순식간에 희석될 수 있음을 방증한다.
• 한계점 (주의 사항): 만약 실제 현장에서 배관이 밀집해 있거나 가스가 벽면을 향해 분출되는 구조라면 Figure C.2의 메커니즘은 즉시 와해된다. 모멘텀이 깨지면 공기 흡입 능력을 잃고 가스가 주변에 체류하게 되므로, 이때는 제트 공식을 쓰지 말고 확산 누출(Diffuse Release)로 간주하여 보수적인 환기 계산을 수행해야 한다.
