마그네틱 구동 원심펌프(Magnetic Drive Centrifugal Pump)

마그네틱 구동 원심펌프(Magnetic Drive Centrifugal Pump)는 모터의 회전력을 기계적 축(Shaft) 연결 없이 자기력(Magnetic Force)을 이용해 임펠러로 전달하는 방식의 펌프이다. 유체가 흐르는 내부 공간을 완전히 밀폐할 수 있어 유해 유체 취급 공정에서 핵심적인 설비로 사용한다.







마그네틱 구동 원심펌프(Magnetic Drive Centrifugal Pump) 개요

구조 및 작동 원리

마그네틱 펌프는 다음과 같이 외부 자석(Outer Magnet), 격리판(Containment Shell/Can), 내부 로터(Inner Rotor), 임펠러 (Impeller), 내부 베어링 (Internal Bearings)으로 구성된다.

• 외부 자석 (Outer Magnet Assembly): 모터축과 연결되어 회전하며, 내부 로터에 자기력을 전달한다.
• 격리판 (Containment Shell / Can): 유체가 흐르는 내부와 외부 자석 사이를 물리적으로 완전히 차단하는 밀폐벽이다. 이 구조 덕분에 메카니컬 실(Mechanical Seal) 없이도 누출을 근본적으로 방지한다.
• 내부 로터 (Inner Magnet Assembly): 외부 자석의 자기력에 동기화되어 회전하며, 임펠러(Impeller)에 회전력을 전달한다.
• 임펠러 (Impeller): 회전력을 이용해 유체에 에너지를 부여하고 이송한다.
• 내부 베어링 (Internal Bearings): 취급 유체에 의해 윤활되는 슬리브 베어링 구조를 가지며, 로터의 회전을 지지한다.

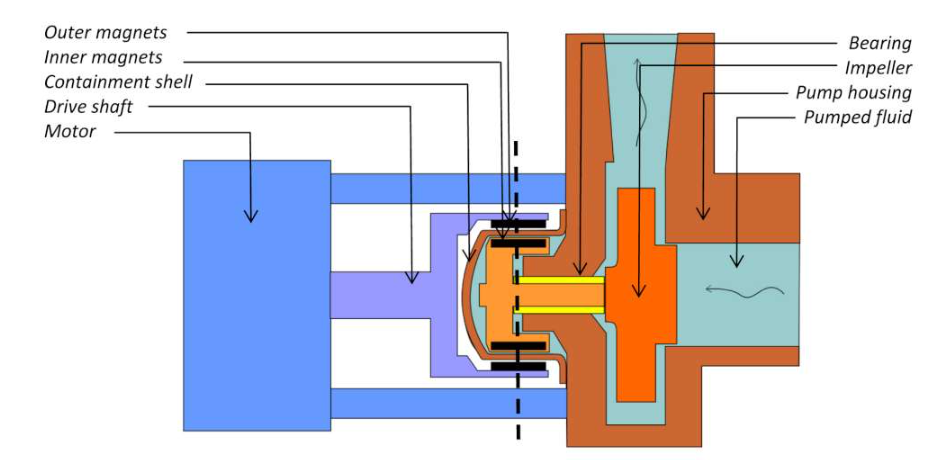

<그림 1> Schematic diagram of a Magnetic Drive Centrifugal Pump (그림 출처:https://www.michael-smith-engineers.co.uk/resources/useful-info/magnetic-drive-pumps)



• 동력 전달: 모터가 외부 자석을 회전시키면, 격리판 너머에 있는 내부 로터가 자기력에 의해 동기화되어 함께 회전한다.
• 밀폐 구조 (Sealless): 일반 펌프의 기계적 밀봉 장치(Mechanical Seal) 대신 금속 또는 플라스틱 재질의 격리판(Can)이 액체 저장부와 외부를 완벽하게 차단한다.
• 축 지지: 내부 로터와 임펠러는 유체 자체에 의해 윤활되는 슬리브 베어링(Sleeve Bearing)에 의해 지지된다.





마그네틱 펌프의 특수성: 열 축적과 탈조 현상

마그네틱 펌프는 일반 원심펌프와 달리 밀폐된 공간(Can) 내에서 내부 로터가 회전하므로 과압보다 온도 상승이 더 치명적인 위험 요소가 된다.

• 액체 온도 상승: 토출측이 차단된 상태에서 운전(Dead-heading)이 지속되면, 모터의 에너지가 유체의 열에너지로 전환된다. 유체가 기화하거나 내부 부품(Bearing, SiC)이 열팽창으로 고착될 수 있다.
• 탈조 현상 (Decoupling): 부하가 자석의 전달 토크를 초과하면 외부 자석과 내부 로터의 동기화가 깨진다. 이때 발생하는 와전류(Eddy Current)로 인해 격리판(Containment Shell)의 온도가 급격히 상승하여 파손될 수 있다.



주요 장점 (Advantages)

무누출(Sealless) 구조로서 독성, 가연성 또는 고가의 유체를 취급하는 공정에서 안전성을 확보하는 데 핵심적인 역할을 한다.

• 무누출(Zero Leakage): 샤프트 실(Seal)이 없으므로 실 파손에 의한 유체 누출 위험이 근본적으로 차단된다. 독성, 가연성, 고가 유체 취급 시 안전성이 매우 높다.
• 유지보수 간소화: 주기적인 메카니컬 실 교체가 필요 없으며, 실 플러싱(Flushing) 시스템 등의 부대 설비가 생략되어 구조가 단순하다.
• 환경 보호: 유해 화학물질의 대기 방출(Fugitive Emission)을 방지하여 PSM 및 환경 규제 대응에 유리하다.





운전 시 주의사항 및 한계 (Constraints)

마그네틱 펌프는 구조적 특성상 다음과 같은 운전 제한 사항을 가진다.

• 공회전 금지 (Dry Running): 내부 베어링이 취급 유체에 의해 윤활 및 냉각되므로, 유체 없이 운전할 경우 마찰열로 인해 베어링과 격리판이 즉시 파손된다.
• 입자성 물질 제한: 유체 내에 자성 입자나 고체 부유물이 있을 경우, 자석 부위에 흡착되거나 베어링 마모를 유발하므로 스트레이너(Strainer) 설치가 필수적이다.
• 탈조 현상 (Decoupling): 과도한 부하가 걸리면 외부 자석과 내부 로터의 자기 결합이 끊어진다. 이때 발생하는 와전류(Eddy Current)로 격리판 온도가 급격히 상승한다.
• 에너지 효율: 격리판에서의 와전류 손실(금속 재질인 경우)로 인해 일반 펌프 대비 효율이 5~10% 정도 낮을 수 있다.

탈조(脫調, Decoupling) 현상은 마그네틱 구동 시스템에서 외부 구동축(모터)과 내부 종동축(임펠러) 사이의 자기적 결합(Magnetic Coupling)이 끊어져 서로 동기화되지 않고 따로 노는 상태를 의미한다.

와전류(Eddy Current)는 변화하는 자기장 내에 있는 도체 내부에서 유도되는 소용돌이 형태의 전류를 의미한다. 패러데이의 전자기 유도 법칙(Faraday's Law of Induction)에 의해 발생하며, 도체 내부의 저항으로 인해 열에너지로 전환되는 특성을 갖는다.







주요 적용 분야

• 화학 및 석유화학: 벤젠, 톨루엔 등 인화성 용제 및 황산, 가성소다 등 부식성 액체 이송.
• 반도체 및 전자: 초순수(DI Water) 및 고순도 약품 이송.
• 제약 및 식품: 외부 오염 유입 방지가 필요한 청정 공정.





관련 기술 표준 및 보고

• ISO 2858 / ASME B73.3: 마그네틱 펌프의 치수 및 성능 표준.
• 가동전 점검: 격리판의 건전성과 내부 베어링 상태를 점검하고, 공회전 방지용 전력 감시 장치(Power Monitor)의 설정치를 확인하여 보고서에 기록한다.
