원심펌프(Centrifugal Pump)의 안전밸브(PSV/RV) 설치 필요성

원심펌프(Centrifugal Pump)의 안전밸브(PSV/RV) 설치 필요성은 주로 펌프 후단 설비의 보호와 공정 안전(Process Safety) 관점에서 검토한다. 원심펌프는 토출측이 완전히 차단되어도 압력이 무한정 상승하지 않으므로, 용적식 펌프(Positive Displacement Pump)와는 다른 접근이 필요하다.







원심펌프(Centrifugal Pump)의 안전밸브(PSV/RV) 설치 필요성

원심펌프의 특성과 폐쇄 운전 (Shut-off Operation)

원심펌프는 용적식 펌프(Positive Displacement Pump)와 달리 토출측이 차단되어도 압력이 무한정 상승하지 않고 일정 압력(Shut-off Pressure)에서 수렴한다.



가장 핵심적인 판단 기준은 펌프가 생성할 수 있는 최대 차단 압력(Maximum Shut-off Pressure)과 후단 배관·기기의 설계 압력을 비교하는 것이다.

Pₛₕᵤₜ₋₀ = Pₛᵤ꜀₋ₘₐₓ + ρ * g * Hₛₕᵤₜ₋₀ / 10⁶

• Pₛₕᵤₜ₋₀: 펌프 차단 압력 (MPa)
• Pₛᵤ꜀₋ₘₐₓ: 흡입측 예상 최대 압력 (MPa)
• Hₛₕᵤₜ₋₀: 차단 양정 (m)





● 설치 필요 조건: 운전 중 오조작으로 토출 밸브가 닫혔을 때 발생할 수 있는 최대 압력이 후단 설비의 설계 압력을 초과하면 반드시 안전밸브를 설치한다.

● 설치 불필요 조건: 펌프의 최대 차단 압력이 후단 연결된 모든 배관 및 설비의 설계 압력(Pᵩₑₛᵢ_ₙ)보다 낮은 경우, 물리적 파손 위험이 없으므로 안전밸브 설치를 생략한다.

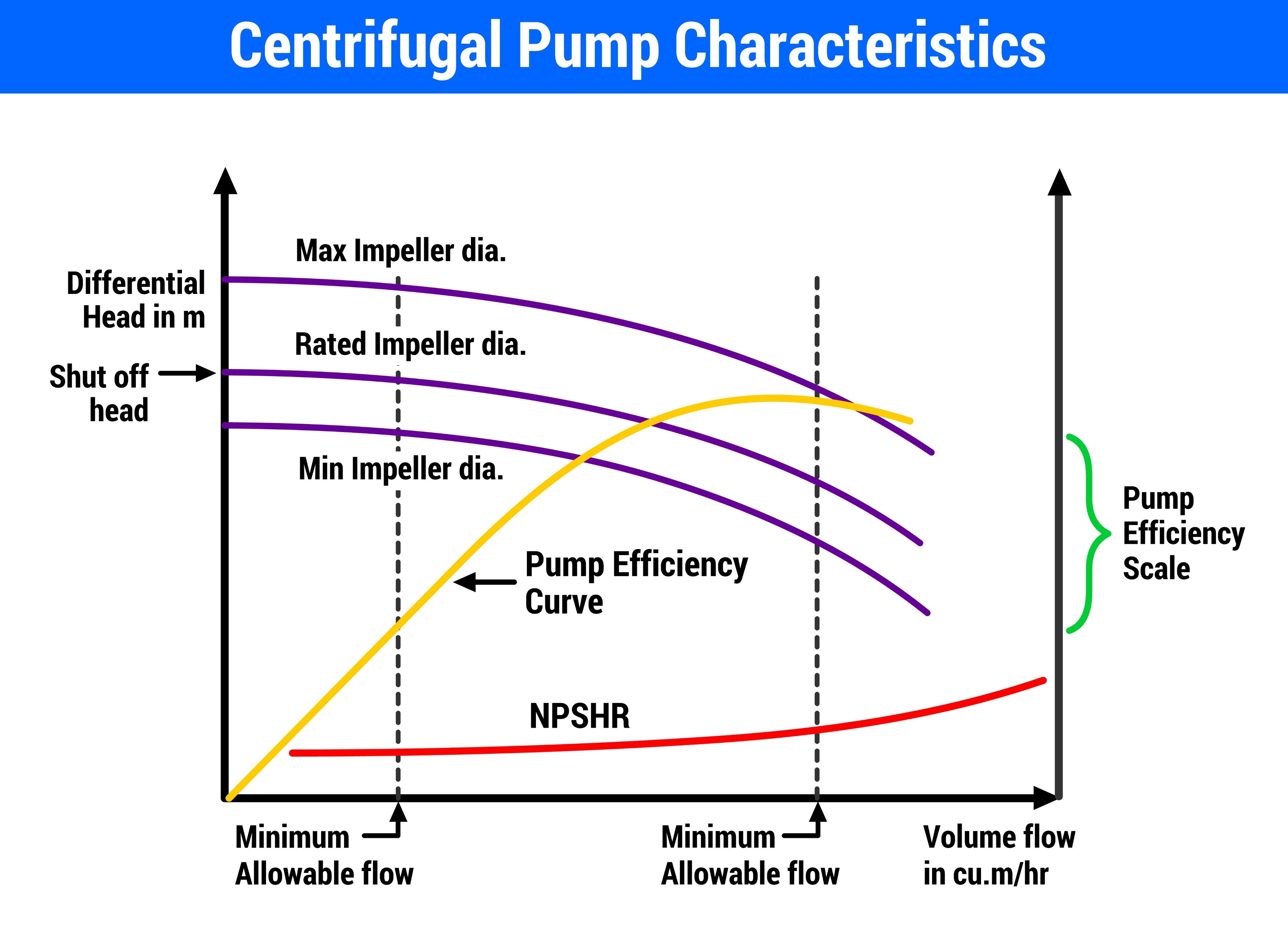

<그림 1> 원심펌프 특성 곡선





안전밸브(PSV) 설치가 필요한 경우

다음 조건에 해당할 경우 토출측에 안전밸브를 설치하여 유체를 흡입측이나 저장탱크로 순환시켜야 한다.

• 설계 압력 초과: 펌프의 최대 차단 압력이 후단 배관이나 기기의 설계 압력을 초과하는 경우.
• 온도 민감 유체: 취급 유체가 열에 민감하여 미량의 온도 상승으로도 중합(Polymerization) 또는 분해 위험이 있는 경우.
• 운전 안전성 확보: 장시간 폐쇄 운전 가능성이 높고, 별도의 유량 감지 인터락(Interlock)이 없는 경우.



안전밸브 설치 위치 및 구성

• 위치: 펌프 토출측 체크 밸브(Check Valve) 이전 또는 이후에 설치하며, 가급적 펌프와 첫 번째 차단 밸브 사이에 위치시킨다.
• 배출처: 안전밸브에서 배출되는 유체는 가급적 흡입측 탱크(Suction Tank)로 회수하거나, 안전한 처리 시설(Flare Stack, Scrubber 등)로 연결한다. 펌프 흡입 배관으로 직접 연결할 경우 순환에 의한 온도 상승에 유의한다.





API 521 및 관련 기준 요약

국제 표준인 API STD 521에서는 원심펌프의 차단 운전(Blocked Outlet)을 주요 과압 원인 중 하나로 정의한다.

검토 항목	판단 근거	조치 사항
차단 압력 ≤ 설계 압력	과압 위험 낮음	안전밸브 설치 생략 가능
차단 압력 > 설계 압력	파손 및 누출 위험	안전밸브 설치 필수
체크 밸브 누설	역류로 인한 흡입측 과압	흡입측 보호 대책 수립





대안 및 보완 조치

안전밸브 설치 외에도 펌프의 보호를 위해 다음과 같은 안전 장치를 검토한다.

• 최소 유량 배관 (Minimum Flow Line): 펌프 토출측에서 흡입측으로 연결되는 오리피스(Orifice) 라인을 구성하여 상시 최소 유량을 확보한다.
• 전력 감시 장치 (Power Monitor): 공회전(Dry Running)이나 탈조 발생 시 전력 변화를 감지하여 펌프를 정지시킨다.
• 온도 센서 (Temperature Sensor): 격리판(Containment Shell)의 표면 온도를 직접 측정하여 과열 시 인터락을 작동시킨다.





열적 팽창(Thermal Expansion) 보호

원심펌프 자체의 압력보다는, 펌프 정지 상태에서 라인이 차단(Blocked-in)되었을 때 유체가 외부 열원에 의해 팽창하는 경우를 대비한다.

• 펌프 토출측과 흡입측 밸브가 모두 닫힌 상태에서 태양 복사열이나 히팅 레이스(Heating Trace)에 의해 내부 유체가 가열되면 압력이 급격히 상승한다.
• 이 경우 대용량 안전밸브보다는 소구형(Thermal Relief Valve, TRV)을 설치하여 압력을 해소한다.





운전 모드 및 공정 특성에 따른 검토

압력 수치 외에도 공정의 신뢰성을 위해 안전밸브 설치를 검토하는 사례는 다음과 같다.

• 직렬 운전 (Series Operation): 두 대 이상의 펌프를 직렬로 연결하여 운전할 경우, 후단 펌프의 토출 압력이 급격히 상승하여 설비 한계를 넘을 수 있다.
• 고점도 유체: 유체의 점도가 예상보다 높아져 축동력이 과하게 전달되거나 압력 손실이 변할 때 시스템을 보호하기 위해 설치한다.
• 수격 현상 (Water Hammer): 펌프 급정지나 밸브 급폐쇄로 인한 서지 압력이 설계 압력을 초과할 우려가 있는 경우 보호 장치가 필요하다.
