제어 밸브의 Fail-Safe 포지션

제어 밸브의 고장 안전(Fail-Safe) 포지션은 계기용 공기(IAS) 또는 전력과 같은 구동 에너지가 상실되었을 때, 공정의 안전을 최우선으로 확보하기 위해 밸브가 자동으로 이동하도록 설계된 특정 위치를 의미한다.







제어 밸브의 Fail-Safe 포지션

비상 상황의 주요 원인 (Emergency Operational Situations)

시스템 설계 시 고려해야 할 두 가지 주요 비상 상황은 다음과 같다.

• 계기용 공기 공급(Instrument Air Supply, IAS) 압력 상실(LAS): 공압식 액추에이터의 구동원이 차단되는 경우.
• 전력 상실 (Loss of Electrical Power): 전자식 제어 신호나 전동식 구동 전원이 차단되는 경우.





고장 안전 반응의 종류 (Control Valve Response)

비상 조건 발생 시 밸브가 취할 수 있는 네 가지 대응 방식이다.

• 전폐 (Fully Close, FC): 유로를 완전히 차단하여 유입을 막음.
• 전개 (Fully Open, FO): 유로를 완전히 개방하여 과압 방지나 배출을 유도함.
• 마지막 위치 유지 (In Last Position, FL): 고장 직전의 개도를 유지함.
• 조절 지속 (Continue Throttling): 비상 저장 탱크(Volume Tank), 비상 동력을 이용하여 일정 시간 동안 제어를 지속함.





구동 원리 및 벤치세트 스프링 (Actuator Mechanics)

계기용 공기(IAS) 또는 전력이 상실되었을 때, 밸브 플러그(Plug)를 안전 위치로 이동시키는 주된 동력원은 액추에이터 내부의 벤치세트 범위 스프링(Benchset Range Spring)이다.

• 공기 공급 시 (Normal): 공기 압력이 스프링의 탄성력을 이기고 다이아몬드나 피스톤을 밀어 밸브를 작동시킨다.
• 공기 상실 시 (Fail): 압력이 제거되면 스프링에 저장된 위치 에너지가 즉각적으로 플러그를 밀어 설계된 안전 위치(FC 또는 FO)로 복귀시킨다.





계기용 공기 공급(IAS) 상실 시 고장 안전 대응 (Fail-Safe Response)

계기용 공기 압력이 0 psig에 도달하거나 일정 수준 이하로 감소할 때, 시스템의 안전을 위해 밸브는 설계된 특정 위치로 이동하거나 상태를 유지한다.

1. 전폐 (Fully Close, FC) 및 전개 (Fully Open, FO)

액추에이터의 벤치세트 범위 스프링(Benchset Range Spring)이 물리적인 동력을 제공하여 밸브를 구동한다.

• 전폐 (Fully Close, FC): 공기 압력이 저하될 때 스프링이 플러그를 닫힘 위치로 민다. 이를 ATO-FC (Air-to-Open, Fail-Close) 또는 역작용(Reverse) 타입이라 한다.
• 전개 (Fully Open, FO): 공기 압력이 저하될 때 스프링이 플러그를 열림 위치로 민다. 이를 ATC-FO (Air-to-Control, Fail-Open) 또는 정작용(Direct) 타입이라 한다.

<그림 1> FC Fail-Safe Mechanism



• 전환 밸브(Switching Valve)의 활용: IAS 배관 시스템이 방대할 경우 압력이 서서히 감소(Decay)하여 오작동을 유발할 수 있다. 이때 3-방향 파일럿 전환 밸브(3-way Pilot Switching Valve)를 사용하여 압력 저하를 미리 감지하고 즉각적으로 밸브를 스트로크(Stroke)시킴으로써 과도기적 불안정성을 제거한다.





2. 마지막 위치 유지 (In Last Position, FL)

공기 압력이 상실되어도 밸브가 기존의 조절 개도를 유지하도록 설계하는 방식이다.

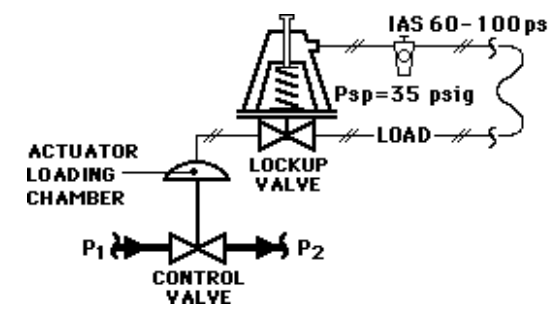

<그림 2> FL Fail-Safe Mechanism

• 고정 밸브 (Lockup Valve): 2-방향 파일럿 전환 밸브를 사용한다.
• 작동 원리: 공기 세트(Airset)에서 압력 상실이 감지되면 고정 밸브가 닫히면서 액추에이터 로딩 챔버(Loading Chamber) 내의 공기를 가둔다(Trap). 누설이 없다면 밸브는 마지막 위치를 유지한다.





3. 조절 지속 (Continue Throttling)

비상 상황에서도 일정 시간 동안 정상적인 조절 기능을 유지해야 하는 중요 공정(Critical Services)에 적용되는 정교한 시스템이다.

i) 체적 탱크 (Volume Tank)

<그림 3> Volume Tank

• 원리: 별도의 탱크에 제한된 양의 IAS를 저장한다.
• 지속 시간: 약 1시간 내외의 유한한 시간 동안 운영을 지속할 수 있다.





ii) 대체 공급원 (Alternate Supply)

<그림 4> Alternate Supply

• 원리: 고압 실린더에 질소(GN₂)와 같은 대체 가스를 대기시킨다.
• 작동 기준: IAS 압력이 50 psig 미만으로 떨어지면 대체 가스가 자동으로 공급되어 기압 제어를 인계받는다.
• 지속 시간: 수 시간 동안 운영이 가능하며, 이는 IAS 시스템을 복구하기에 충분한 시간이다. 일반적으로 전기 전원이 배제된 국부적(Local) 공압 루프에 적용된다.





전력 상실 시 고장 안전 대응 (Fail-Safe Response)

전력 상실 보호는 솔레노이드 밸브의 전기적 상태 변화를 통해 구현한다. 정상 운전 시에는 솔레노이드에 전원이 공급(Energized)되나, 비상시 전원이 차단(De-energized)되면 밸브가 초기 위치(Shelf-position)로 복귀하며 제어 밸브를 구동한다. 사용되는 전압 규격은 120 VAC, 240 VAC, 125 VDC, 24 VDC 등으로 다양하다.

1. 전폐 (Fully Close, FC)

솔레노이드 밸브가 전력 상실을 감지하여 액추에이터 내부의 공기 압력을 제거함으로써 밸브를 닫는 방식이다.

<그림 5> FC Fail-Safe Mechanism

• 메커니즘: 3-방향(3-way) 솔레노이드 밸브를 사용한다. 전력 상실 시 액추에이터로 향하는 공급 공기(LOAD air)를 가로막고(Blocking), 동시에 액추에이터 로딩 챔버 내의 공기를 대기 중으로 배출(Venting)한다.
• 결과: 내부 압력이 0 psig가 되면 벤치세트 범위 스프링(Benchset Range Spring)의 힘에 의해 밸브 플러그가 '닫힘' 위치로 이동한다.





2. 전개 (Fully Open, FO)

전폐 방식과 동일한 솔레노이드 및 배관 구성을 사용하지만, 액추에이터의 스프링 작용 방향이 반대인 경우이다.

• 메커니즘: 전폐 케이스(II.a)와 동일하게 솔레노이드가 공기 공급을 치단하고 로딩 챔버를 배기한다.
• 결과: 압력이 0 psig가 되면 스프링의 힘이 밸브 플러그를 '열림' 위치로 구동한다.



3. 마지막 위치 유지 (In Last Position, FL)

전력 상실 시 밸브가 현재의 개도를 유지하도록 공기를 가두는 방식이다.

<그림 6> FL Fail-Safe Mechanism

• 메커니즘: 2-방향(2-way) 솔레노이드 밸브를 사용한다.
• 전원 공급 시: 포트가 '열림' 상태로 유지되어 로딩 공기가 자유롭게 통과한다.
• 전원 차단 시: 솔레노이드 밸브가 즉시 '닫힘' 상태가 되어 액추에이터 내부에 공기를 가둔다(Trap).
• 결과: 공기 누설이 없다면 제어 밸브는 전력 상실 직전의 조절 위치를 유지한다. 이 경우 밸브의 작용 방향(Action)은 고려 대상이 아니다.

Reference: CASHCO, BASIC OPERATION AND FUNCTION OF CONTROL VALVES
